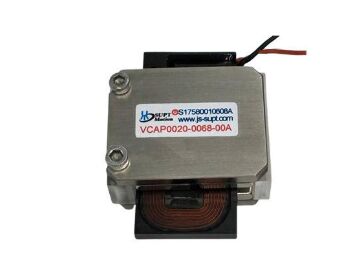

6.8mm High Precision Ultra Thin Flat Voice Coil Motor voor medische chirurgie
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001-2000,CE |
| Modelnummer | VCAP-serie |
| Min. bestelaantal | ≥1 |
| Prijs | $107-$300 |
| Verpakking Details | Kartonnen verpakkingen enz. |
| Levertijd | 1-5 producten 5-7 dagen verzending, monsters 3-5 dagen, bulk te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | Interview |
Productdetails
| Bedrijfstemperatuur | Breed | Productnaam | Lineaire spreekspoelactuator |
|---|---|---|---|
| Slaglengte | 6,8 mm | Maat | Compact |
| Type | Platte type spreekspoelmotor | Positioneringsnauwkeurigheid | Hoog |
| Productmodel | VCAP0020-0068-00A | Spanning | 8.2V |
| Piekkracht | 20N | Bescherm functie | Volledig ingesloten |
Productomschrijving
Productbeschrijving:
De VCAP0020-0068-00A van SUPT’s is een ultracompacte, ultradunne vlakke spreekspoelmotor, speciaal ontworpen voor medische apparaten, draagbare instrumenten en micro-elektromechanische systemen (MEMS). Gehuisvest in een ultracompacte behuizing van slechts 39 × 50 × 21,5 mm, levert hij een piekduwkracht van 20 N, een continue duwkracht van 5,5 N en een slag van 6,8 mm. Met een dikte van slechts 21,5 mm is deze vlakke spreekspoelmotor ideaal voor ruimtebeperkte toepassingen, zoals minimaal invasieve chirurgische instrumenten, draagbare diagnostische apparaten, micropompen en precisie draagbare mechanische apparaten. Vervaardigd met biocompatibele materialen en hoogprecisiecomponenten, levert hij soepele, stille en stabiele bewegingen met nul speling en uitstekende herhaalbaarheid. De vlakke spreekspoelmotor heeft een maximale bedrijfsspanning van 8,2V en kenmerkt zich door een laag energieverbruik, lage warmteontwikkeling en een lange levensduur. Met een back-EMF-constante van 4,4 V/m/s ondersteunt hij nauwkeurige en responsieve bewegingsregeling. Dit model van de vlakke spreekspoelmotor wordt veelvuldig vertrouwd in medische robotica, draagbare optische apparatuur, microklepbesturing, precisie medicijndosering systemen en kleine consumentenelektronica, waardoor het de ultieme oplossing is voor micro-precisiebewegingen in ultradunne ontwerpen.
Kenmerken:
- Lineair Spreekspoel Actuatiesysteem, medische spreekspoelmotor, ultradunne actuator, microchirurgische apparatuur motor
- Spreekspoel Actuatiemechanisme
- 8,2V Spanningsingang
- 6,8 mm Slaglengte
- Lange Levensduur
- Hoge Kracht
Technische Parameters:
| Productmodel | Piek Kracht (N) |
Continue Kracht at 25℃(N) |
Totale Slag (mm) |
Maximale Spanning (V) |
Back EMF Constante (V/m/s) |
Lengte (mm) |
Breedte (mm) |
Hoogte (mm) |
| VCAP0020-0068-00A | 20 | 5,5 | 6,8 | 8,2 | 4,4 | 39 | 50 | 21,5 |
| VCAP0020-0160-00A | 20 | 5,3 | 16 | 27,6 | 4,4 | 59 | 50 | 22,5 |
| VCAP0030-0020-00A | 30 | 12,3 | 20 | 24,3 | 10,5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41,2 | 80,1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| Parameter | waarde | Parameter | waarde |
| Model | VCAP0020-0068-00A | Piek duwkracht | 20N |
| Continue duwkracht (25°C) | 5,5N | Totale slag | 6,8mm |
| Maximale spanning | 8,2V | Back-EMF constante | 4,4V/m/s |
| Lengte | 39mm | Breedte | 50mm |
| Hoogte | 21,5mm | Gewicht | 2,9kg |
Toepassingen:
Typische Toepassingen:
1. Consumentenelektronica: Autofocus en optische beeldstabilisatie (OIS) voor smartphonecamera's, waardoor hoogfrequente heen-en-weer bewegingen mogelijk zijn binnen ultracompacte ruimtes; sommige periscooplenzen maken ook gebruik van platte VCM's.
2. Halfgeleiderapparatuur: Precisie XY-as bewegingsplatforms, probe stations en chip bonding machines, die korte slag, snelle werking met lage trillingen vereisen.
3. Precisie Meting / Optica: Hogesnelheidsspiegels, vibratiestadia en laserscanning, die een hoogfrequente respons en zeer nauwkeurige positionering vereisen.
4. Medische Apparaten: Minimaal invasieve chirurgische robots en microklepactuatoren, die een compact formaat combineren met een snelle respons.
