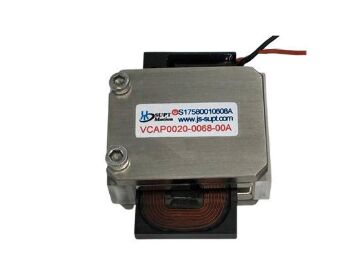

6.8mm High Precision Ultra Thin Flat Voice Coil Motor voor medische apparaten
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001-2000,CE |
| Modelnummer | VCAP-serie |
| Min. bestelaantal | ≥1 |
| Prijs | $107-$300 |
| Verpakking Details | Kartonnen verpakkingen enz. |
| Levertijd | 1-5 producten 5-7 dagen verzending, monsters 3-5 dagen, bulk te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | Interview |
Productdetails
| Bedrijfstemperatuur | Breed | Productnaam | Lineaire spreekspoelactuator |
|---|---|---|---|
| Slaglengte | 6,8 mm | Maat | Compact |
| Type | Platte type spreekspoelmotor | Positioneringsnauwkeurigheid | Hoog |
| Productmodel | VCAP0020-0068-00A | Spanning | 8.2V |
| Piekkracht | 20N | Bescherm functie | Volledig ingesloten |
Productomschrijving
Productbeschrijving:
SUPT ′s VCAP0020-0068-00A is een ultra-compacte, ultra-dunne platte stemspiraalmotor die speciaal is ontworpen voor medische apparaten, draagbare instrumenten en micro-elektromechanische systemen (MEMS).Gehuisvest in een ultracompacte behuizing met slechts 39 × 50 × 21Met een dikte van slechts 21,5 mm heeft dit product een piekstoot van 20 N, een continue stoot van 5,5 N en een slag van 6,8 mm.Deze platte stem spoel motor is ideaal voor ruimte beperkte toepassingen zoals minimaal invasieve chirurgische instrumenten, draagbare diagnostische apparaten, micropompjes en precisiedragbare mechanische apparaten.en een stabiele beweging met geen tegenreactie en uitstekende herhaalbaarheidMet een maximale bedrijfsspanning van 8,2 V heeft deze flat-voice spoelmotor een laag stroomverbruik, een lage warmteopwekking en een lange levensduur.de motor zorgt voor een nauwkeurige en snelle bewegingsregeling. Op grote schaal vertrouwd in medische robotica, draagbare optische apparaten, micro-klep controle, precisie medische apparaten levering systemen, en kleine consumenten elektronica,Deze platte stem spoel motor is de ultieme oplossing voor micro-precisie beweging in ultra-dunne ontwerpen.
Kenmerken:
- Lineair Voice Actuation System, medische stem spoel motor, ultra dunne actuator, micro chirurgische apparatuur motor
- Mechanisme voor het activeren van de stemspoel
- 8.2V Spanningsinvoer
- 6.8 mm slaglengte
- Lang leven
- Hoge kracht
Technische parameters:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Lange (mm) |
Breedte (mm) |
Hoogte (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0020-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| Parameter | waarde | Parameter | waarde |
| Model | VCAP0020-0068-00A | Piekstoot | 20N |
| Continu stuwkracht (25°C) | 5.5N | Totaal slag | 6.8mm |
| Maximale spanning | 8.2V | Back-EMF constante | 4.4V/m/s |
| Lange | 39 mm | Breedte | 50 mm |
| Hoogte | 21.5 mm | Gewicht | 20,9 kg |
Toepassingen:
Typische toepassingen:
1. Consumer Electronics: Autofocus en optische beeldstabilisatie (OIS) voor smartphonecamera's, waardoor hoogfrequente wisselbewegingen in ultracompacte ruimtes mogelijk zijn;sommige periscooplenzen gebruiken ook platte VCM's.
2. Halvegeleiderapparatuur: Precieze XY-asbewegingsplatformen, sonde-stations en chipbindingsmachines, waarvoor korte slag en hoge snelheid met lage trillingen nodig zijn.
3Precise meting/optica: hogesnelheidsspiegelingen, trillingsstadia en laserscans, waarvoor een hoge frequentie en een hoge precisie nodig zijn.
4Medische hulpmiddelen: minimaal invasieve chirurgische robots en micro-klep actuatoren, die een evenwicht tussen compacte grootte en snelle respons bieden.
