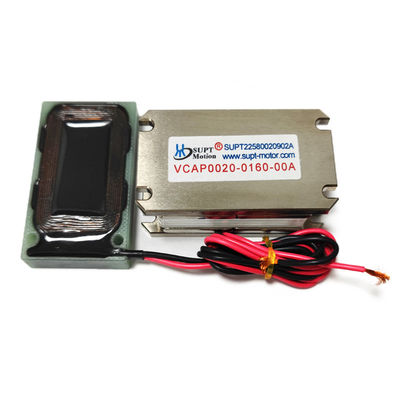

Hoge Precisie 16mm Slag Platte Voice Coil Motor Geschikt Voor XY Positioneringstafels
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ce,ISO9001,CCC |
| Modelnummer | VCAP0020-0160-00A |
| Min. bestelaantal | ≥2 |
| Prijs | $195.00/pieces >=1 pieces |
| Verpakking Details | Aangepaste verpakking enz. |
| Levertijd | 1-5 producten 5-7 dagen verzending, monsters 3-5 dagen, bulk te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | Te onderhandelen |
Productdetails
| Garantie | 3 maanden-1 jaar | Gebruik | BOOT, Auto, Elektrische Fiets, Huistoestel, UAV, 3D Druk, Microscoop, Robot, Medische Ventilator, Op |
|---|---|---|---|
| Type | Micro-motor | Koppel | Verzoeken |
| Bouw | Permanente magneet | Commutatie | Borstel |
| Bescherm functie | Volledig ingesloten | Snelheid (tpm) | Variabele snelheid |
| Productnaam | de lineaire motor van de stemrol | Nominale spanning | 4.4V |
| Piekkracht | 20N | Continu kracht | 5.3N |
| Haven | De haven van Shanghai | Hartinfarct | 16 mm |
Productomschrijving
Productomschrijving
De SUPT VCAP0020-0160-00A is een hoog-efficiënte, vlakke spreekspoelmotor, speciaal ontworpen voor precisiebewegingscontroletoepassingen met een gemiddelde slag. Hij levert een piek-stuwkracht van 20 N, een continue stuwkracht van 5,3 N en een totale slag van 16 mm, wat een balans biedt tussen slagafstand en dynamische respons, waardoor hij ideaal is voor industriële automatisering en optische apparatuur. Met een dikte van slechts 22,5 mm is deze vlakke spreekspoelmotor ideaal voor slanke XY-as positioneringsplatforms, inspectiemachines voor platte beeldschermen en laserbewerkingsapparatuur. Zijn hoogwaardige magnetische circuit zorgt voor een soepele, geluidsarme krachtoutput zonder cogging-effecten, en ondersteunt hoogfrequente heen-en-weer bewegingen tot 500 Hz. Zijn 59 x 50 x 22,5 mm vormfactor ondersteunt array-montage en multi-as synchronisatie, wat de integratie van apparatuur aanzienlijk verbetert. Deze vlakke spreekspoelmotor heeft een maximale bedrijfsspanning van 27,6V en beschikt over uitstekende thermische stabiliteit en lage warmteontwikkeling, wat zorgt voor stabiele prestaties bij continu gebruik. Met een back-EMF constante van 4,4 V/m/s biedt hij betrouwbare snelheids- en positiecontrole. Dit model vlakke spreekspoelmotor wordt veelvuldig gebruikt in FPD-testen, optische scanning, digitale beeldsystemen, precisiepositioneringstrappen en kleine automatiseringsmodules.
Toepassing:
1.XY-platform voor inspectieapparatuur voor platte beeldschermpixels
2.Precisiepositioneringssysteem voor elektronische labelprinters
3.Bewegingscontrole voor compacte laser-graveermachines
4.Lensbewegingsmechanisme voor optische sorteerapparatuur
Technische parameters:
| Productmodel | Piekvermogen (N) |
Continue kracht at 25°C (N) |
Totale slag (mm) |
Maximale spanning (V) |
Back EMF constante (V/m/s) |
Lengte (mm) |
Breedte (mm) |
Hoogte (mm) |
| VCAP0020-0068-00A | 20 | 5,5 | 6,8 | 8,2 | 4,4 | 39 | 50 | 21,5 |
| VCAP0020-0160-00A | 20 | 5,3 | 16 | 27,6 | 4,4 | 59 | 50 | 22,5 |
| VCAP0030-0200-00A | 30 | 12,3 | 20 | 24,3 | 10,5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41,2 | 80,1 | 110 | 105 | 51 |
VCAP0020-0160-00A:
| Parameter | Waarde | Parameter | Waarde |
| Model | VCAP0020-0160-00A | Piekstuwkracht | 20N |
| Continue stuwkracht (25°C) | 5,3N | Totale slag | 16mm |
| Maximale spanning | 27,6V | Back-EMF constante | 4,4V/m/s |
| Lengte | 59mm | Breedte | 50mm |
| Hoogte | 22,5mm | Isolatieklasse | Klasse B |
Gedetailleerde afbeeldingen
Certificeringen
Ons bedrijf
Suzhou Unite Precision Technology Co,Ltd.(SUPT Motion) is een engineering- en productiebedrijf dat zich toelegt op het leveren van Voice Coil Actuator lineaire motoren en lineaire motorplatforms. SUPT Motion biedt zowel standaard distributieproducten als op maat gemaakte OEM-oplossingen voor middelgrote en grote volumes. Het primaire product is lineaire en roterende actuatoren op basis van spreekspoelen en lineaire motoren van het type borstelloze permanente magneet.
Het bedrijf heeft een sterke R&D-capaciteit en een perfect after-sales servicesysteem. SUPT Motion is in staat om volgens specifieke klantvereisten spreekspoelmotoren, lineaire motoren en allerlei lineaire bewegingsplatforms te ontwerpen en te produceren. Met jarenlange ervaring kunnen onze internationale engineering- en productiepersoneelsleden de meest geavanceerde technologie en de beste kwaliteitsproducten leveren aan klanten en dealers van spreekspoelmotoren en lineaire motoren in Azië, Noord-Amerika, Europa en de rest van de wereld.
Het bedrijf is in staat om kosteneffectieve oplossingen te bieden voor uw grote OEM-productievereisten door gevestigd te zijn in de productiecentra van Suzhou. We zullen ons blijven verbeteren in technologie en streven naar perfectie in kwaliteit. Vasthoudend aan het principe van SUPT Motion: Hoge kwaliteit is ons streven, klanttevredenheid is onze toewijding. Met onze strikte kwaliteits- en productieafdelingen zorgen we ervoor dat onze hoogwaardige en goedkope producten motoren kosteneffectiever zijn om klanten te bedienen, waardoor ze een sterke concurrentiepositie hebben.
Veelgestelde vragen
1.Bent u fabrikant?
ANTWOORD: Ja, we zijn fabriek en 100% fabrikant.
2.Hoe kan ik een offerte krijgen?
ANTWOORD: Geef de gedetailleerde vereisten van het product op, zoals de specificatie, hoeveelheid, verpakkingsvereisten, enz.
3.Hoe lang kan ik ze krijgen?
ANTWOORD: Normaal gesproken hebben monsters 7-10 werkdagen nodig.
Massaproductie heeft 12-18 werkdagen nodig.
Het hangt af van uw hoeveelheid.
4.Kunt u produceren volgens de monsters?
ANTWOORD: Ja, we kunnen produceren op basis van uw monsters of technische tekeningen.
5.Wat zijn uw betalingsvoorwaarden?
ANTWOORD: T/T 50% als aanbetaling, en 50% wordt betaald voor verzending. We laten u de foto's van het product en de verpakkingen zien voordat u het saldo betaalt.
6.Wat zijn uw leveringsvoorwaarden?
ANTWOORD: EXW, FOB.
Onze service
Service:
A.Technische indicatoren & specificaties kunnen worden aangepast.
B.Gratis monster, vracht verzamelen.C.Tevredenstellende after-sales service.
D.Flexibele MOQ.
Waarom voor ons kiezen:
A.100% fabrikant.
B.Rijke productie-ervaring.
C.Geavanceerde machines.
D.Strikt kwaliteitscontrolesysteem.
