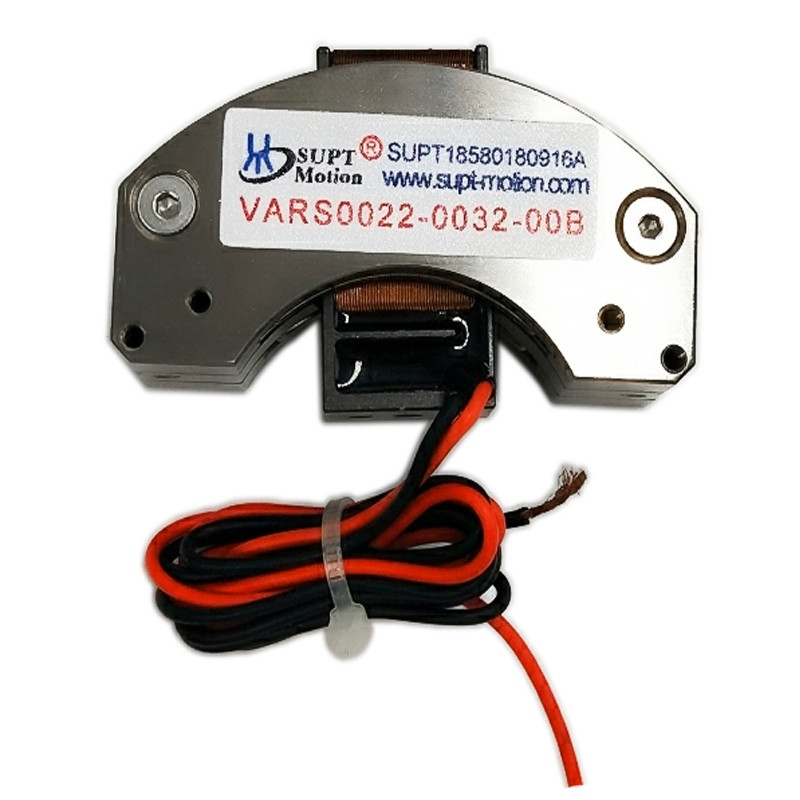

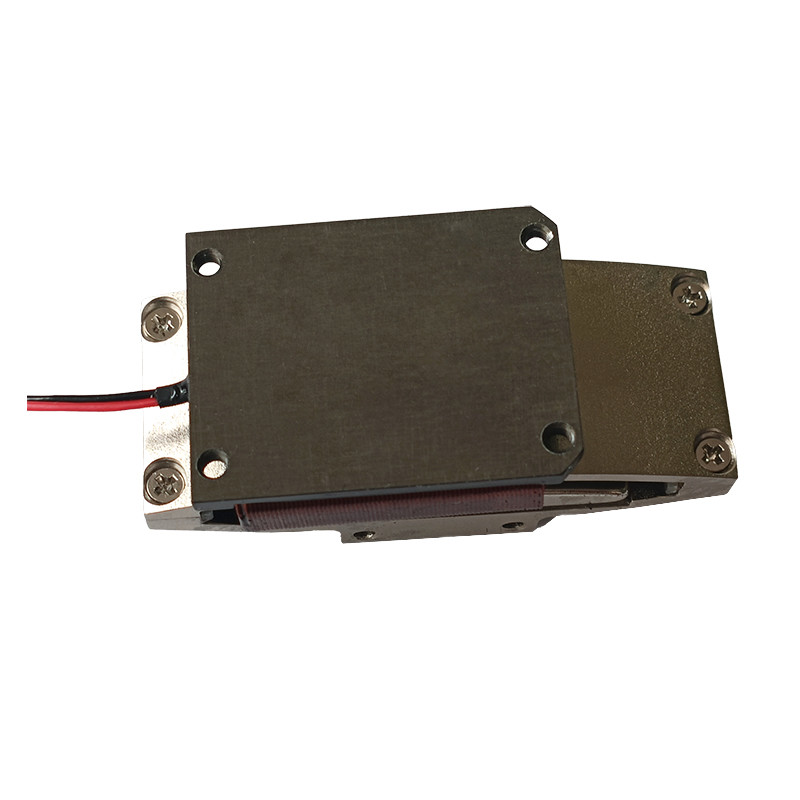

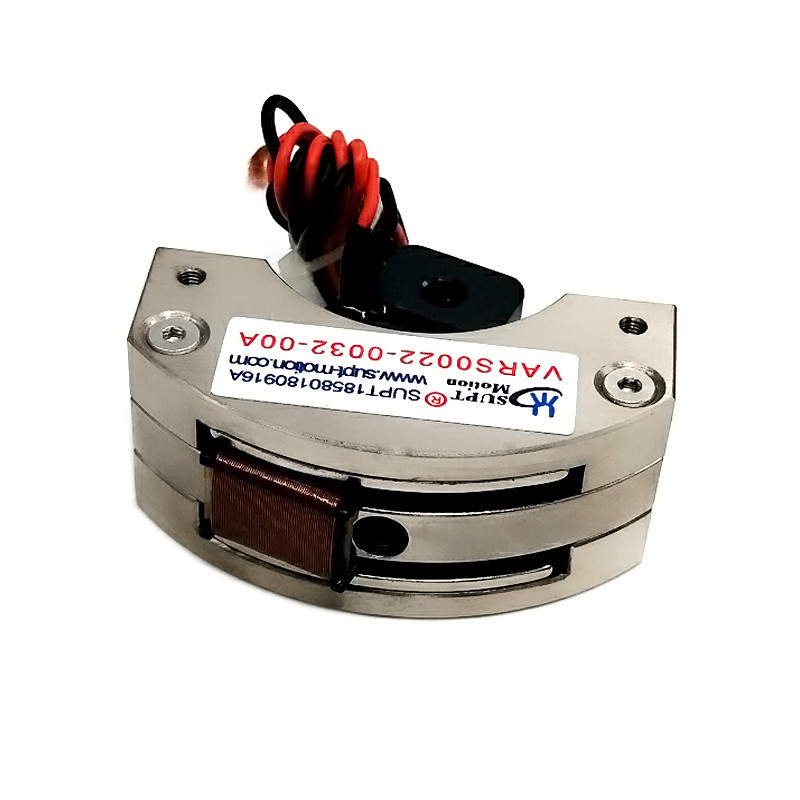

High Precision Rotary Voice Coil Motor voor chip- en apparaattest
Productdetails
| Protect Feature | Totally Enclosed | Application | Automatic Product |
|---|---|---|---|
| Voltage | 25.8V | Peak Thrust | 3.5N-m |
| Size | 115*115*65mm | Stroke | 60° |
| Material | Aluminum Alloy | Actuation Method | Voice Coil |
| Warranty | 3months-1year | Rated Speed | 100RPM |
| Markeren | High Precision Rotary Voice Coil Motor,met een vermogen van niet meer dan 50 W,motor met stemspiraal voor chiptesting |
||
Productomschrijving
Productbeschrijving:
Roterende stemspiraalmotoren hebben de belangrijkste voordelen van hoge precisie, snelle reactie en laag geluid.roterende motoren met stemspiraal worden gebruikt voor het aandrijven van proefsonden of testinstallaties voor rotatiepositiëring, waarbij een uitgebreide en nauwkeurige contacttest van chippins en schakelknopen wordt bereikt.Hun fijne hoekcontrole kan zich aanpassen aan de testvereisten van chips met verschillende pakketspecificaties, waardoor de probehoeken snel kunnen worden aangepast om te zorgen dat er geen afwijking op de testpunten is.de eigenschappen van een lage trillingsfunctie helpen bij het voorkomen van testfouten veroorzaakt door trillingsinterferentie tijdens het testproces, waardoor de nauwkeurigheid en betrouwbaarheid van de testgegevens worden gewaarborgd.het verbeteren van de productiviteit en nauwkeurigheid van het testproces.
Kenmerken:
Een licht gewicht van de actuator spoel, korte responstijd en hoge frequentie.
Producttypen: roterende stemspiraalmotoren, oscillerende stemspiraalmotoren, boogvormige stemspiraalmotoren.
Rotatiehoek: 60°
Positioneringsnauwkeurigheid: ±0,15°
Vermogen om de spanning te verminderen
Productparameters:
| Productmodel | Piekkoppel (N-m) |
Continu koppel bij 25°C ((N-m) |
Totale slag (graad) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel ((g) | Lange (mm) |
Breedte (mm) |
Hoogte (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169.6 | 169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
Toepassing:
| De belangrijkste toepassing van eenRoterende motor met stemspiraal: |
| 1.Semi-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica. |
|
2.Bediening van kleppen op het werkterrein:Type meetkleppen, drukproefsystemen, chemie van pneumatische kleppen injectiesysteem. |
| 3.Micro-machine-industrie: voersystemen, microbooringen, precisie stempelen. |
| 4.Vibratiesysteem: schudtafel, trillingsplatform. |
| 5.Medisch gebied: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur |
| 6.Luchtvaarttechnologie:Vluchtbesturingssysteem, terugkoppelingssysteem van de piloot. |
| 7.Commercieel gebruik: Computerkoelpomp met miniatuurcamera Focus systeem. |
