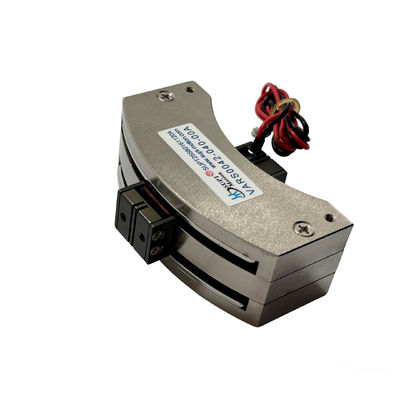

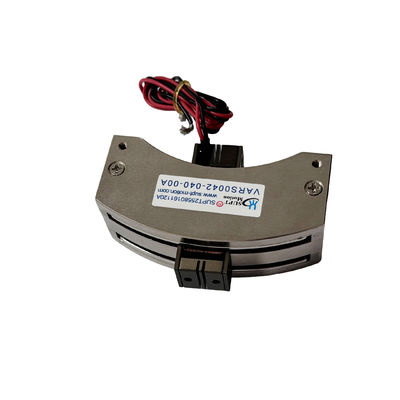

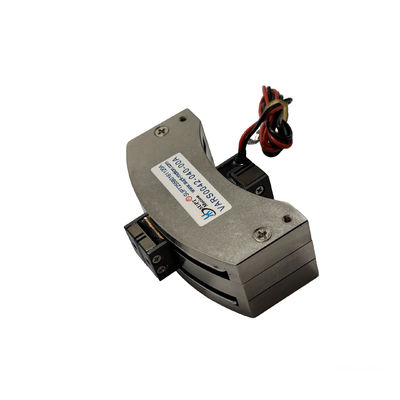

High Frequency Micro Resonant Rotary Voice Coil Motor gebruikt voor chipverpakkingen
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001-2000 |
| Modelnummer | VARS-reeks |
| Min. bestelaantal | 1 stks |
| Prijs | $100-$205 |
| Verpakking Details | Karton enz. die verpakken. |
| Levertijd | 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | Te onderhandelen |
Productdetails
| Gewicht | 66 g | Lengte | 75 mm |
|---|---|---|---|
| Spanning | 6.7V | Productmodel | VARS0077-020-00A |
| Bescherm functie | Totaal ingesloten | Terug-EMK-constante (LL) (Kb) | 0,24 |
| Lengte * Hoogte (mm) | 50*30 | Maximumreis (mm) | 20 ° |
| type | Micro-motor | Nominale snelheid | 100 tpm |
| Garantie | 3 maanden ~ 1 jaar | ||
| Markeren | Hoogfrequente roterende stemspiraalmotor,motor met micro-resonantie-stemspoel,met een vermogen van niet meer dan 50 W |
||
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Model | Prijs | |
|---|---|---|
| VARS0022-0032-00B | 102 dollar. | |
| VARS0048-0030-00A | 165 dollar. | |
| VARS0706-0014-00A | $190 |
Productomschrijving
Productbeschrijving:
Als een hoogprecisie direct aandrijvende vermogenskomponent speelt de roterende stemspiraalmotor een sleutelrol bij de kalibratie van de waferhoek tijdens het proces van waferuitlijning en -positionering,dankzij de belangrijkste voordelen van ±0.01° rotatieve herhaalbaarheid, responssnelheid van milliseconde, tandwielvrije werking en lage slijtage.de hoeksafwijkingen van de wafer hebben rechtstreeks invloed op de nauwkeurigheid van latere processenDe roterende stemspiraalmotor kan de waferstap snel aandrijven om fijne rotatiecorrecties uit te voeren op basis van feedback van het visiepositiesysteem.met een responstijd van minder dan 10 ms, waardoor de wafer nauwkeurig op het litografie-masker en het etseringspad is afgestemd.met een breedte van niet meer dan 30 mm,Bovendien maakt het compacte structurele ontwerp de integratie in beperkte apparatuurruimten mogelijk en voldoet het aan de geïntegreerde ontwerpvereisten van het waferinstellingsplatform.
Kenmerken:
- Productnaam: Rotary Voice Coil Motor,Rotary Direct Drive VCM,Swing Voice Coil Motor,Arc Voice Coil Motor
- Gewicht: 66 g
- Modelnummer:VARS0077-020-00A
- Naam: Roterende stemspiraalmotor
- Staking: 20°
Technische parameters:
| Parameters | Detail |
|---|---|
| Type | Rotary voice coil motor (rotary VCM, rotary voice coil actuator) |
| Garantie | 3 maanden ~ 1 jaar |
| Een beroerte | 20° |
| Piekkoppel | 0.77 N-m |
| Geluid | Laag |
| Lange | 75 mm |
| Versnelling | Hoog |
| Gewicht | 66 g |
| Spanning | 6.7V |
| Productmodel | Piekkoppel (N-m) |
Continu koppel bij 25°C ((N-m) |
Totale slag graden (graad) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel ((g) | Lange (mm) |
Breedte (mm) |
Hoogte (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169.6 | 169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
Toepassingen:
Rotary voice coil motoren worden veel gebruikt in optische scanning, positionering, scherpstelling en nauwkeurige controle van snelrespons spiegels.
1.Semi-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica.
2.Bediening van kleppen op het werkterrein:Type meetkleppen, drukproefsystemen, chemie van pneumatische kleppen
injectiesysteem.
3.Micro-machine-industrie: voersystemen, microbooringen, precisie stempelen.
4.Luchtvaarttechnologie:Vluchtbesturingssysteem, terugkoppelingssysteem van de piloot.
