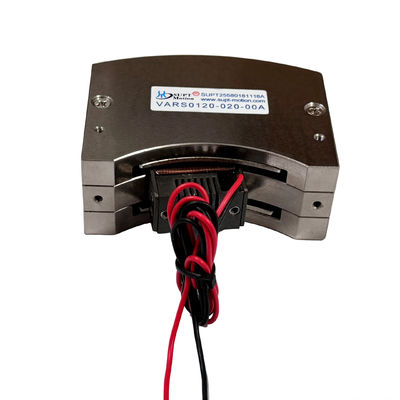

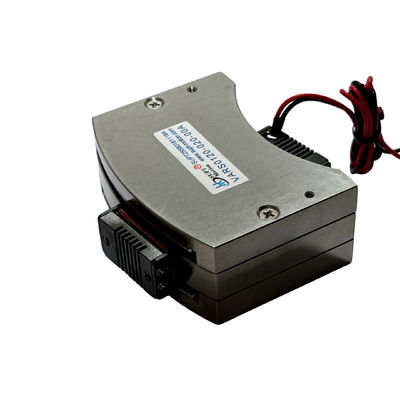

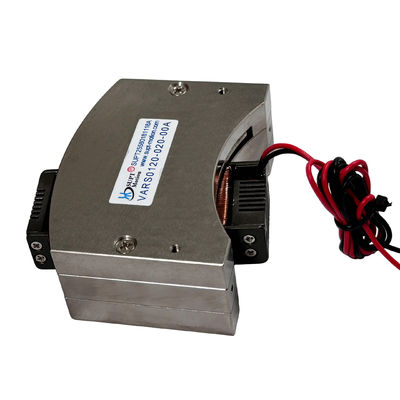

Zeer nauwkeurige roterende spreekspoelmotor voor inspectieapparatuur voor halfgeleiderwafels
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001-2000 |
| Modelnummer | VARS-reeks |
| Min. bestelaantal | 1 STKS |
| Prijs | $102-$210 |
| Verpakking Details | Karton enz. die verpakken. |
| Levertijd | 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | Bespreekbaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Gewicht | 65 g | Lengte | 81 mm |
|---|---|---|---|
| Spanning | 8.4V | Productmodel | VARS0120-020-00A |
| Piekkracht | 1,2 Nm | Totale slag | 20 ° |
| Type | Micro-motor | Materiaal behuizing | Aluminium |
| Bewegingstype | Roterend |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Model | Prijs | |
|---|---|---|
| VARS0022-0032-00B | $ 210 | |
| VARS0048-0030-00A | 175 dollar. | |
| VARS0706-0014-00A | $ 150 |
Productomschrijving
Productbeschrijving:
een hoogprecisie-stralingsbestendige roterende vacuümstemspoelmotor, speciaal ontworpen voor de ruwe omgeving van de inspectie van halfgeleiderwafers,kan stabiel werken onder een vacuüm van 10−6 Pa en sterke stralingDe motor maakt gebruik van speciale stralingsbestendige isolatiematerialen, met wikkels die vrij zijn van organische vluchtige stoffen om besmetting van het oppervlak van de wafer te voorkomen.Het ondersteunt continue rotatie bij meerdere hoeken en nauwkeurige hoek positioneringDe niet-contact roterende structuur zorgt ervoor dat er geen slijtage en geen deeltjes ontstaan.met een breedte van niet meer dan 50 mmHet koppel is soepel, de positioneringsnauwkeurigheid bereikt ±0,08° en de responssnelheid is snel, waardoor het geschikt is voor de inspectie van waferdefecten, dimensie-meting,en andere apparatuur ter verbetering van de efficiëntie van inspecties en de nauwkeurigheid van gegevens, ter ondersteuning van de automatisering van halfgeleiderproductielijnen.
Kenmerken:
- Naam van het product: Rotary Voice Coil Motor
- Gewicht: 65 g
- Grootte: 81*73,4*32 mm
- Naam: Roterende stemspiraalmotor
- Staking: 20°
- Levensduur: 10000 uur
- Vacuümniveau: 10−6 Pa
- Stralingsvermogen: ≥105 Gy
- Positioneringsnauwkeurigheid: ±0,08°
- Torkbereik: 1,2 N·m
- Rotatiesnelheid: 100-800 t/min.
- Beschermingscategorie: IP67 (vacuümverzegeld)
- Bijzondere kenmerken: gebogen stemspiraalmotor, roterende VCM, roterende stemspiraalmotor
Technische parameters:
| Parameters | Detail |
|---|---|
| Type | Rotary voice coil motor (rotary VCM, rotary voice coil actuator) |
| Garantie | 1 jaar |
| Een beroerte | 20° |
| Piekkoppel | 1.2N-m |
| Geluid | Laag |
| Grootte | 81*73,4*32 mm |
| Lange | 81 mm |
| Versnelling | Hoog |
| Gewicht | 65 g |
| Spanning | 8.4V |
| Productmodel | Piekkoppel (N-m) |
Continu koppel bij 25°C ((N-m) |
Totale slag graden (graad) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel ((g) | Lange (mm) |
Breedte (mm) |
Hoogte (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169.6 | 169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
Toepassingen:
in waferdefectinspectie en chipverpakkingsprocessen, draaiende stemspiraalmotoren met een hoekpositieringsnauwkeurigheid binnen ± 0,1°, die inspectiesondes aansturen om hoogfrequentekleine-amplitude rotatiescans over het oppervlak van de waferHet ontwerp zonder mechanische transmissie-structuren elimineert terugslagfouten en in combinatie met een responssnelheid van milliseconde kan het de fijne details van de chipcircuits nauwkeurig vastleggen.het bereiken van defectdetectie op nanometerniveau en het verstrekken van kernondersteuning voor de controle van de opbrengst in de halfgeleiderproductie.
