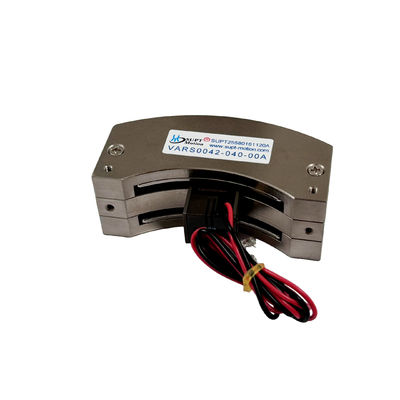

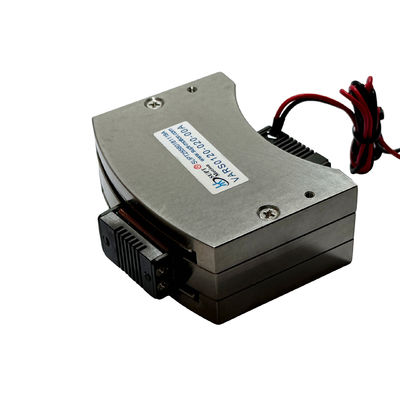

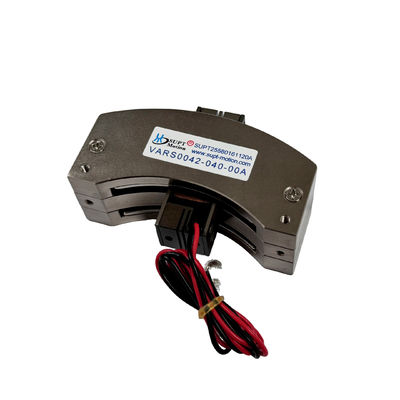

Hoge Snelheid Micro Roterende Voice Coil Motor voor Automatische Focusapparatuur voor Optische Lenzen
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001-2000 |
| Modelnummer | VARS-reeks |
| Min. bestelaantal | 5 stuks |
| Prijs | $90-$230 |
| Verpakking Details | Karton enz. die verpakken. |
| Levertijd | 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | te onderhandelen |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Gewicht | 350g | Lengte | 169mm |
|---|---|---|---|
| Spanning | 26V | Productmodel | VARS0350-060-00A |
| Bescherm functie | Totaal ingesloten | Terug-EMK-constante (LL) (Kb) | 0,4 |
| Lengte * Hoogte (mm) | 169*63 | Maximumreis (mm) | 60 ° |
| Type | Micro-motor | Piekkoppel | 3.5n/m |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Model | Price | |
|---|---|---|
| VARS0022-0032-00B | $110 | |
| VARS0048-0030-00A | $250 | |
| VARS0706-0014-00A | $180 |
Productomschrijving
Productbeschrijving:
Deze snelle, trillingsarme roterende spreekspoelmotor is speciaal ontworpen voor automatische scherpstelling in optische lenzen. Hij maakt gebruik van een borstelloze wikkelstructuur met holle beker, waardoor mechanische commutatiefrictie wordt geëlimineerd, met snelheidsfluctuaties die binnen ±1% worden gehouden, waardoor focusaanpassing van de lens op micronniveau mogelijk is. De motor is compact en kan direct in de lensmodule worden geïntegreerd, ondersteunt 0-360° continue rotatie en precieze hoekpositionering, met een reactiesnelheid van ≤0,3 ms. De behuizing is gemaakt van lichtgewicht aluminiumlegering, biedt uitstekende warmteafvoer, waardoor langdurig gebruik zonder overmatige temperatuurstijging mogelijk is. Hij is geschikt voor de geautomatiseerde focusbehoeften van industriële camera's, bewakingslenzen en andere apparaten, waardoor de beeldnauwkeurigheid en operationele stabiliteit aanzienlijk worden verbeterd.
Kenmerken:
- Productnaam: Roterende Spreekspoelmotor, Roterende Direct Drive VCM, Swing Spreekspoelmotor, Boog Spreekspoelmotor
- Gewicht: 350g
- Modelnummer: VARS0350-060-00A
- Naam: Roterende Spreekspoelmotor
- Slag: 60°
- Snelheidsbereik: 50-1500 tpm
- Positioneringsnauwkeurigheid: ±0,1°
- Koppelafgifte: 3,5 N·m
- Bedrijfsspanning: 26 VDC
- Beschermingsniveau: IP54
- Bedrijfstemperatuur: -10~60℃
Technische parameters:
| Parameters | Details |
|---|---|
| Type | Roterende Spreekspoelmotor (Roterende VCM, Roterende spreekspoel Actuator) |
| Garantie | 1 jaar |
| Slag | 60° |
| Piekkoppel | 3,5 N-m |
| Geluid | Laag |
| Lengte | 169mm |
| Snelheid | Hoog |
| Gewicht | 350g |
| Spanning | 26V |
| Productmodel | Piekkoppel (N-m) |
Continu koppel bij 25℃(N-m) |
Totale slag graden ( graden) |
Max. spanning (V) |
Back EMF Constant (V/m/s) |
Gewicht van de spoel(g) | Lengte (mm) |
Breedte (mm) |
Hoogte (mm) |
| VARS0008-026-00A | 0,08 | 0,05 | 26 | 6,4 | 0,05 | 11,7 | 35 | 39,8 | 36,1 |
| VARS0017-090-00A | 0,17 | 0,1 | 90 | 11,1 | 0,1 | 17,8 | 70 | 41,5 | 39 |
| VARS0022-032-00A | 0,22 | 0,12 | 32 | 15,5 | 0,16 | 21,5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0,42 | 0,38 | 40 | 3,5 | 0,12 | 38 | 82 | 53,6 | 30,3 |
| VARS0077-020-00A | 0,77 | 0,63 | 20 | 6,7 | 0,24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0,84 | 0,6 | 30 | 6,3 | 0,2 | 50,4 | 75 | 48,9 | 30,6 |
| VARS0120-020-00A | 1,2 | 0,5 | 20 | 8,4 | 0,67 | 65 | 81 | 73,4 | 32 |
| VARS0350-060-00A | 3,5 | 1,6 | 60 | 26,3 | 0,4 | 350 | ∮169,6 | ∮169,6 | 63 |
| VARS0706-014-00A | 7,1 | 2,1 | 14 | 52,4 | 1,03 | 225,5 | 115 | 65 | 54,5 |
| VARS4520-030-00A | 45,2 | 19 | 30 | 71,5 | 4,3 | 1350 | ∮240 | 78 |
Toepassingen:
De roterende actuatoren hebben de technologie van de rechthoekige lineaire actuator overgenomen en deze gebogen om een positioneringssysteem met hoge resolutie en beperkte hoek te bieden. Typische slaghoeken overschrijden 100 graden en koppels tot 50 N-m.
De roterende actuatoren worden typisch gebruikt als spiegelpositie-actuatoren voor lasertechnologieën, roterende klep- en dempingsactuatoren, roterende positioneringssystemen en vluchtbesturingsactuatoren. De markten voor roterende actuatoren omvatten de halfgeleider-, auto-, industriële en lucht- en ruimtevaartindustrieën.
