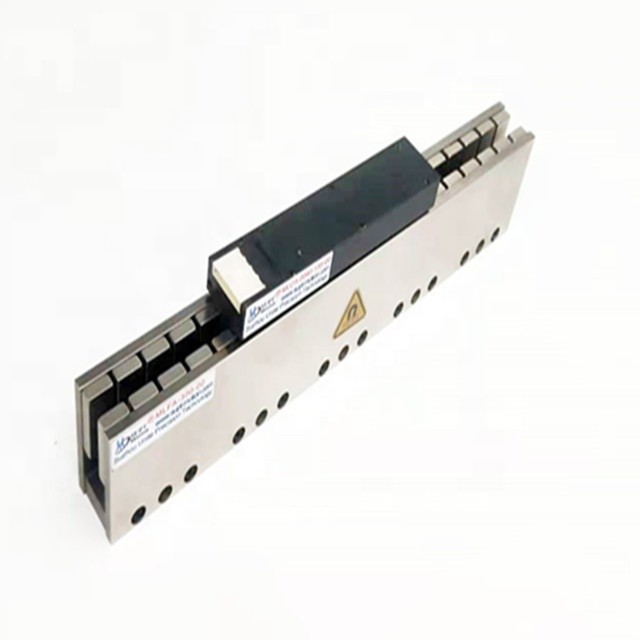

Hoogfrequente miniatuur ultradunne lineaire motor voor waferbesturing
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT |
| Certificering | 3C, CE, ISO9001 |
| Modelnummer | Een reeks |
| Min. bestelaantal | ≥ 1 |
| Prijs | $150.00/pieces >=1 pieces |
| Verpakking Details | in karton en op maat van de klant<br/>kleine lineaire motor |
| Levertijd | 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | te onderhandelen |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Garantie | 3 maanden tot 1 jaar | Gebruik | BOOT, Auto, Elektrische Fiets, UAV, robot, Medische ventilator, microscoop, endoscoop, optica, optis |
|---|---|---|---|
| Type | Micro-motor | Koppel | Verzoeken |
| Bouw | Permanente magneet | Beschermen functie | Totaal ingesloten |
| Snelheid (tpm) | Hoge snelheid | Continue Stroom (A) | Huidig |
| Efficiëntie | IE 1 | Productnaam | Lineaire Actuator |
| Applicatie | Automatisch Product | Motortype | Permanente Motor |
| Trefwoorden | Kleine Lineaire Motor | Naam | Een seriemotor |
| Nominale spanning | 1.2-12V | Maat | 30 mm |
| Kleur | Zilver | Item | Mini Electric Motors |
| Verpakking | in kartonnen doos | Haven | Shanghai -haven |
| Markeren | met een hoogfrequente lineaire servomotor,motor voor ultradunne waferbesturing,met een vermogen van niet meer dan 50 W |
||
Productomschrijving
Productbeschrijving:
De armature van de lineaire motor bestaat uitsluitend uit spoelen zonder magneten, waardoor de magnetische aantrekking tussen bewegende en stationaire onderdelen wordt uitgesloten.een soepele werking te garanderenDe lichte constructie maakt een hoge snelheid en hoge versnelling mogelijk.De slag kan willekeurig worden verlengdHet is voorzien van geïmporteerde vacuümgevulde epoxyhars bij hoge temperatuur en druk, samen met zeer flexibele stroomkabels.Breed toegepast in apparatuur voor de vervaardiging van halfgeleiders, precisie-testapparatuur voor de flatscreen-industrie, lasersnij-/markeringsmachines en machinevisie-inspectiesystemen.
De lineaire motortechnologie is de belangrijkste drijvende kracht voor de ontwikkeling van halfgeleiderproductieapparatuur en dient als essentiële directe aandrijving voor het bereiken van nauwkeurige waferpositionering en hogesnelheidsbeweging.
Met behulp van zijn hoge precisie, snelheid, versnelling en soepele bewegingskenmerken maakt de lineaire motor een precieze waferextractie mogelijk van cassettes binnen waferoverdrachtsystemen,met een hoge nauwkeurigheid op verwerkingsstations geplaatst, en een snelle terugkeer van de wafers naar de cassette na de verwerking.
Binnen precisie positioneringsplatformen, lineaire motoren ondersteuning en nauwkeurig positioneren wafers.Waferdragers moeten op nanometerniveau stappen en scannen binnen het XY-vlak om de blootstelling te voltooien.Bij microscopen en defectdetectieapparatuur moeten ook wafers nauwkeurig onder de controlezonen worden verplaatst.
Productparameters:
| Lijne motorprestatieparameters | |||||||
| A-serie - MLCA (Dynamic) MLFA (Stator) | |||||||
| Model/par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | ||||
| Piekkracht ((Fp) | N | 60 | 120 | 240 | |||
| Piekstroom ((lp) | Amperen | 4.8 | 4.2 | 4.2 | |||
| Continu kracht ((Fc) | N | 20 | 40 | 80 | |||
| Continu stroom ((lc) | Amperen | 1.6 | 1.4 | 1.4 | |||
| Vervaardiging van elektrische motoren | N/W | 5.65 | 7.9 | 11.2 | |||
| Constante stuwkracht ((L-L) ((Kf)) | N/Ampere | 15.3 | 30.4 | 60.3 | |||
| Vervolgens EMF constante ((L-L) ((Kb) | V/m/sec | 8.8 | 17.6 | 34.8 | |||
| Elektrische constante (Te) | ms | 0.3 | 0.3 | 0.3 | |||
| Weerstand ((L-L) ((R)) | @25°CΩ | 4.8 | 9.4 | 19.2 | |||
| Inductaantie ((L-L)) | Mhm. | 1.51 | 3 | 6 | |||
| Warmtetransfercoëfficiënt ((Rth) | °C/W | *3.9 | *1.9 | **1.3 | |||
| Maximale temperatuur van de spoel ((Tmax) | °C | 120 | 120 | 120 | |||
| Magneetpool pitch ((2T) | mm | 30 | 30 | 30 | |||
| Gewicht van de verhuizer | Kilo's | 0.24 | 0.42 | 0.82 | |||

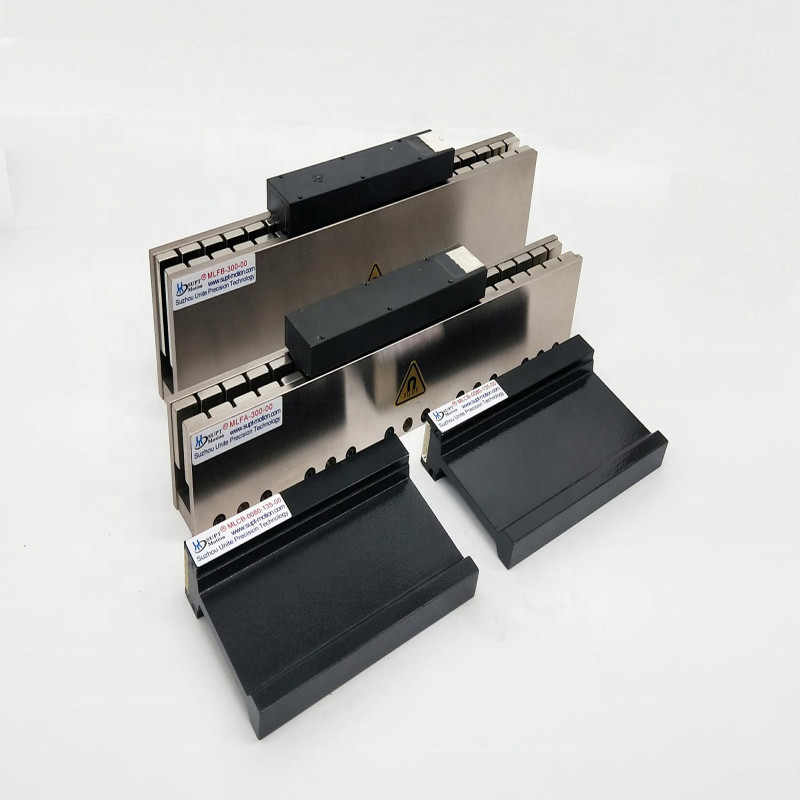

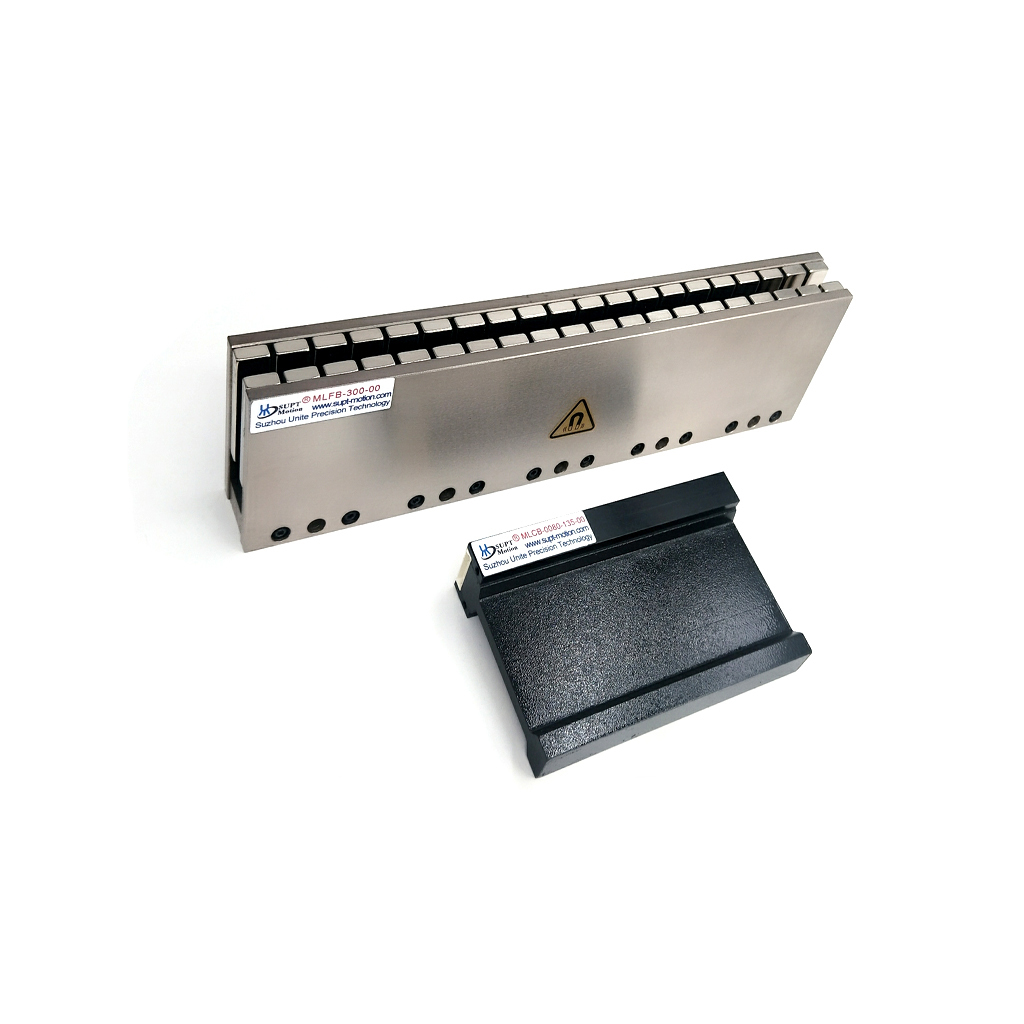

Gedetailleerde afbeeldingen
Certificeringen
Ons bedrijf
Suzhou Unite Precision Technology Co.,Ltd. ((SUPT Motion) is een engineering- en productiebedrijf dat zich toelegt op het leveren van Voice Coil Actuator lineaire motoren en lineaire motorplatforms,SUPT Motion moet zowel een standaard distributieproduct als medium- en hoogvolume OEM-oplossingen leveren.Het primaire product is een lineaire en roterende actuator op basis van een stemspoel en een borstelloze lineaire motor van het type permanente magneet.
Het bedrijf heeft een sterke R & D-capaciteit en een perfect after-sale-service systeem.SUPT Motion is in staat volgens de specifieke eisen van de klant te ontwerpen en te produceren stem spoel motor lineaire motor en alle soorten lineaire beweging platformMet vele jaren ervaring is ons internationale engineering- en productieteam in staat de meest geavanceerde technologie en het beste kwaliteitsproduct te leveren voor Azië, Noord-Amerika,Europa en de wereld verscheidene gebieden van de stem spoel motor en lineaire motor klanten en dealers.
Het bedrijf is in staat om kosteneffectieve oplossing te bieden voor u grote OEM productie vereiste voor u door te zijn gebaseerd in de productiecentra van Suzhou,We zullen blijven verbeteren in technologie streven naar perfectie in kwaliteit.Naleving van het principe van SUPT Motion Hight kwaliteit is ons streven, klanttevredenheid is onze toewijding.Met onze strenge kwaliteitsdepartement en productie-departement zorgen ervoor dat onze hoge kwaliteit en goedkope producten motor meer kosteneffectief om klanten te dienen maken het heeft een sterke concurrentiepositie.
Lineaire motoren in vergelijking met traditionele roterende motoren:
| Kenmerken | Lineaire motor | Traditionele transmissiemethoden (schroef/gordel) | ||||
| Hoge nauwkeurigheid | Directe aandrijving zonder tussenliggende transmissiecomponenten elimineert terugslag en terugslagfout, waardoor positioneringsnauwkeurigheid op nanometerniveau mogelijk is. | Er zijn terugslag, elastische vervorming en wrijving, waardoor de nauwkeurigheid meestal beperkt blijft tot het micrometerniveau. | ||||
| Hoogsnelheid en Versnelling |
Bereikt snelheden van verschillende meters per seconde en met een vermogen van meer dan 50 W, aanzienlijk verbeteren van de uitrusting doorvoer. |
Beperkt door schroefrotatie, snelheid en traagheid, wat resulteert in lagere snelheid en versnelling. | ||||
| Hoge gladheid | Gemakkelijke beweging zonder contact transmissie en minimale Het is van cruciaal belang voor trillingsgevoelige processen Zoals lithografie. |
Contactwrijving binnen de transmissie De keten kan trillingen en geluid veroorzaken. |
||||
| Hoge zuiverheid | Werkzaamheden zonder smeermiddelen verwijdert vet of slijtage deeltjes, die voldoen aan de ultra- hoge eisen inzake zuiverheid van de vervaardiging van halfgeleiders. |
Het is nodig om te smeren, waardoor een risico op besmetting. |
||||
| Hoge betrouwbaarheid en lange dienstverlening Leven |
Deeltjes en onderdelen voor motorvoertuigen spoor en spoel) hebben geen mechanische contact, met minimale slijtage als gevolg en een langere levensduur. |
Meerdere mechanische contactpunten zijn: onderhevig aan slijtage, waarbij regelmatig onderhoud. |
||||
| Vacuümcompatibiliteit | Makkelijk ontworpen voor vacuüm... compatibele modellen, waardoor het ideaal is voor vacuümprocesapparatuur. |
Smeer- en warmteafvoerpositie de ontwikkeling van nieuwe technologieën. |
||||
