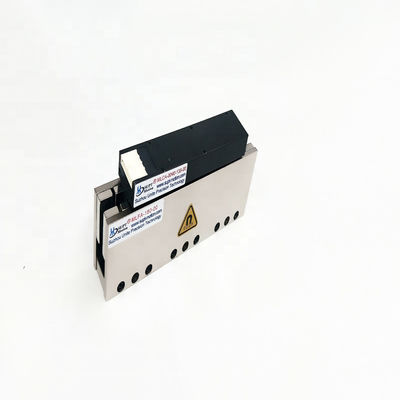

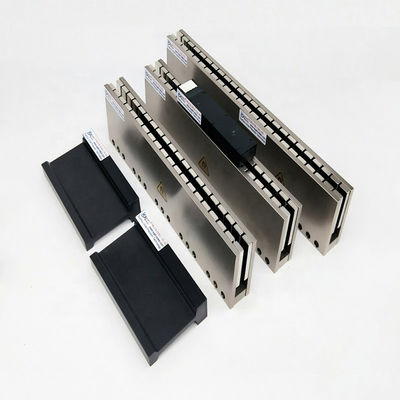

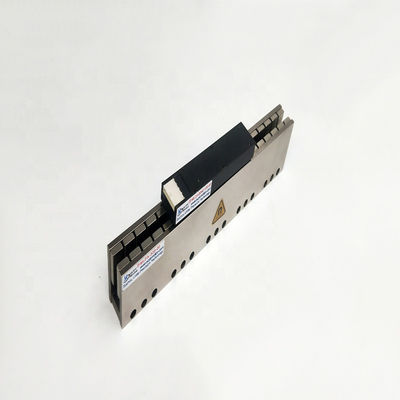

Hoogprecisie U-vormige lineaire servomotoren voor machinevisie-inspectieapparatuur
| Place of Origin | China,Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001 |
| Model Number | MLCE Series |
| Minimum Order Quantity | 2PCS |
| Prijs | $190 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Commutation | Brushless | Application | Automatic Product |
|---|---|---|---|
| Motor Type | Linear Servo Motor | Model Number | MLCE-0075-075-00 |
| Peak force(N) | 215 | Resistance(L-L)(R) | 9.2@25℃ Ω |
| Continuous force(Fc) | 75N | Peak current(lp) | 4.8A |
| Mover weight | 0.45kg | Electrical constant(Te) | 0.35ms |
| Port | Shanghai Port | ||
| Markeren | U-vormige lineaire servomotor,Hoogprecisie lineaire servomotor,Machine vision inspectie lineaire servomotor |
||
Productomschrijving
Productbeschrijving:
De lineaire servomotor van het type U is een contactloze en wrijvingsloze directe aandrijvingsmotor die wordt gekenmerkt door hoge nauwkeurigheid, hoge versnelling en hoge reactiesnelheid.Deze eigenschappen zorgen ervoor dat de camera of het inspectiehoofd nauwkeurig kan worden geplaatst om de inspectieresolutie te verbeterenVerminder de tijd van de inspectiecyclus om de efficiëntie van de productielijn te verbeteren; vermijd de fouten die worden veroorzaakt door de traditionele schroef- of band aandrijving om de beeldstabiliteit te waarborgen;en verminderen van de slijtage van de mechanische onderdelen om de levensduur van de apparatuur te verbeteren.
U-type lineaire servomotoren worden gewoonlijk gebruikt bij machine vision inspectie voor camera scannen en positionering, precieze beweging van de werktafel of het voorwerp onder de test, hoge precisie uitlijning,en het realiseren van multi-axis koppeling.
In het systeem voor machinevisie moet de camera langs het werkstuk scannen of overschakelen tussen verschillende inspectiepunten.zodat de camera in een korte periode een zeer nauwkeurige positionering kan voltooien om de helderheid van het schot te garanderen en de nauwkeurigheid van de inspectie te verbeteren.
Tijdens het inspectieproces is het soms noodzakelijk het te testen object te verplaatsen (bv. PCB, glassubstraat, halfgeleiderchip, enz.).) De lineaire servomotoren van het type U bieden een hoge dynamische respons en een hoge versnelling, waardoor het voorwerp in korte tijd de aangegeven inspectiepositie bereikt, met behoud van een hoge nauwkeurigheid.
Voor visuele systemen die een inspectie op meerdere stations of samenwerkingsverband met meerdere modules vereisen:de terugslagvrije aandrijving en de hoge repetitieve positioneringsnauwkeurigheid van U-type lineaire servomotoren kunnen zorgen voor de precieze uitlijning van elke inspectie-eenheid en de efficiëntie van de inspectie verbeteren.
Met zijn directe aandrijvingskenmerken, hoge thermische stabiliteit en nanometerdynamische reactie is de lineaire servomotor van het type U de centrale aandrijvingseenheid van high-end visuele inspectieapparatuur geworden.
Kenmerken:
Type: lineaire motor, lineaire servomotor, ijzerloze lineaire motor, U-vormige lineaire motor.
U-type kernloze lineaire motoren MLCE-serie hebben alleen spoelen en geen magneten, geen zuigkracht tussen stator en stator, geen tandwielwerking en een soepele werking.
Het lichte gewicht van het vermogen kan hoge snelheid en hoge versnelling realiseren.
Een gladde stuwkracht met de toepassing van een schaal om een hoge precisie te bereiken.
De slag kan willekeurig worden verlengd, stil, onderhoudloos.
Productparameters:
| Lijne motorprestatieparameters | ||||
| E-serie - MLCE (dynamisch) MLFE (stator) | ||||
| Model/par | MLCE-0075-075-00 | MLCE-0135-135-00 | MLCE-0260-255-00 | |
| Piekkracht ((Fp) | N | 215 | 405 | 780 |
| Piekstroom ((lp) | Amperen | 4.8 | 4.35 | 8.1 |
| Continu kracht ((Fc) | N | 75 | 135 | 260 |
| Continu stroom ((lc) | Amperen | 1.6 | 1.45 | 2.7 |
| Vervaardiging van elektrische motoren | N/√W | 12.6 | 17.9 | 25.5 |
| Constante stuwkracht ((L-L) ((Kf)) | N/Ampere | 47.3 | 95.1 | 97.5 |
| Vervolgens EMF constante ((L-L) ((Kb) | V/m/sec | 27.3 | 54.9 | 54.9 |
| Elektrische constante (Te) | ms | 0.35 | 0.35 | 0.35 |
| Weerstand ((L-L) ((R)) | @25°C Ω | 9.2 | 18.4 | 9.2 |
| Inductaantie ((L-L)) | Mhm. | 3.1 | 6.2 | 3.1 |
| Warmtetransfercoëfficiënt ((Rth) | °C/W | **2 | **1.35 | **0.72 |
| Maximale temperatuur van de spoel ((Tmax) | °C | 120 | 120 | 120 |
| Magneetpool pitch ((2T) | mm | 30 | 30 | 30 |
| Gewicht van de verhuizer | Kilo's | 0.45 | 0.82 | 1.53 |
Toepassingen:
Hoofdtoepassingen van U-vormige lineaire servomotoren:
1- apparatuur voor de vervaardiging van halfgeleiders, met inbegrip van apparatuur voor de vervaardiging van wafers en chipverpakkingsapparatuur.
2Flat panel display (FPD) -industrie, precisie-testapparatuur/hard disk-fabricage/connectorfabricage/printplaatfabricage-apparatuur, enz.
3- Levenswetenschappen, medische apparatuur, machine vision inspectie apparatuur, en diverse apparatuur voorvallen.
4Elektronische onderdelen SMT, PCB-testapparatuur.
5- Logistieke apparatuur.
