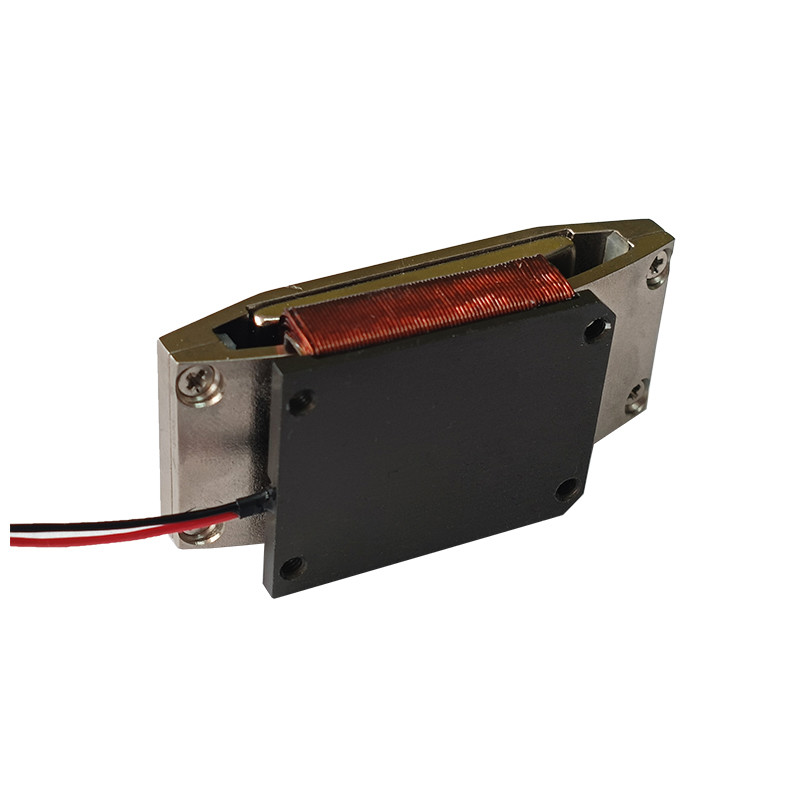

Hoge precisie micro roterende spreekspoelmotoren voor optische toepassingen
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001-2000 |
| Modelnummer | VARS-reeks |
| Min. bestelaantal | 1 stks |
| Prijs | $125-$230 |
| Verpakking Details | Karton enz. die verpakken. |
| Levertijd | 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen |
| Betalingscondities | T/t |
| Levering vermogen | om te worden onderhandeld |
Productdetails
| Gewicht | 225.5g | Lengte | 115 mm |
|---|---|---|---|
| Spanning | 52.4V | Productmodel | VARS0706-014-00A |
| Beschermen functie | Totaal ingesloten | Terug-EMK-constante (LL) (Kb) | 1.03 |
| Lengte * Hoogte (mm) | 115*54,5 | Maximumreis (mm) | 14° |
| Type | Micro-motor | ||
| Markeren | High Precision Rotary Voice Coil Motor,micro-stem spoel motor optisch,met een diameter van niet meer dan 50 mm |
||
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Model | Price | |
|---|---|---|
| VARS0022-0032-00B | $125 | |
| VARS0048-0030-00A | $230 | |
| VARS0706-0014-00A | $150 |
Productomschrijving
Productbeschrijving:
De SUPT roterende spreekspoelmotor is een gespecialiseerde vorm van direct aangedreven motor die elektrische energie omzet in koppel, waardoor rotatiebeweging over een eindige hoek mogelijk wordt.
Roterende spreekspoelmotoren worden veel gebruikt in optische en lasertechnologie vanwege hun hoge precisie, snelle respons, compacte formaat en uitstekende lineariteit tussen uitgaand koppel en stroom.
Optische systemen vereisen extreme precisie en responsiviteit voor hoekmicro-aanpassingen. De lineaire besturingseigenschappen en lage traagheid van roterende spreekspoelmotoren voldoen aan deze eisen. In lidar, lasercommunicatie en laserverwerkingsapparatuur drijven ze spiegels en prisma's aan voor kleine hoekrotaties, waardoor snelle laserstraalscanning, focussering of puntkalibratie mogelijk wordt. Dit zorgt voor een positioneringsnauwkeurigheid van de straal op micron- of zelfs nanometerniveau.
In hoogwaardige beeldvormingsapparatuur zoals industriële camera's en astronomische telescopen verfijnen RCM's de optische ashoek van lenzen en schakelhoeken van filters. Ze compenseren optische aberraties veroorzaakt door trillingen of temperatuurveranderingen, waardoor de helderheid van de beeldvorming wordt gegarandeerd.
Binnen analytische instrumenten drijven RCM's de rotatiehoek van roosters of monochromators aan om specifiek golflengten van licht nauwkeurig te selecteren, waardoor detectie van materiaalsamenstelling met hoge nauwkeurigheid mogelijk wordt.
SUPT's Rotary Voice Coil Motors vertegenwoordigen een uitstekende keuze.
Kenmerken:
- Productnaam: Roterende spreekspoelmotor, Roterende direct aangedreven VCM, Swing spreekspoelmotor, Boog spreekspoelmotor
- Gewicht: 65g
- Modelnummer: VARS0706-014-00A
- Naam: Roterende spreekspoelmotor
- Slag: 14°
Technische parameters:
| Parameters | Details |
|---|---|
| Type | Roterende spreekspoelmotor (Rotary VCM, Rotary voice coil Actuator) |
| Garantie | 1 jaar |
| Slag | 14° |
| Piekkoppel | 7.1N-m |
| Geluid | Laag |
| Lengte | 115mm |
| Snelheid | Hoog |
| Gewicht | 225.5g |
| Spanning | 52.4V |
| Productmodel | Piekkoppel (N-m) |
Continu koppel bij 25℃(N-m) |
Totale slag graden ( graden) |
Max. spanning (V) |
Back EMF Constant (V/m/s) |
Gewicht van de spoel(g) | Lengte (mm) |
Breedte (mm) |
Hoogte (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

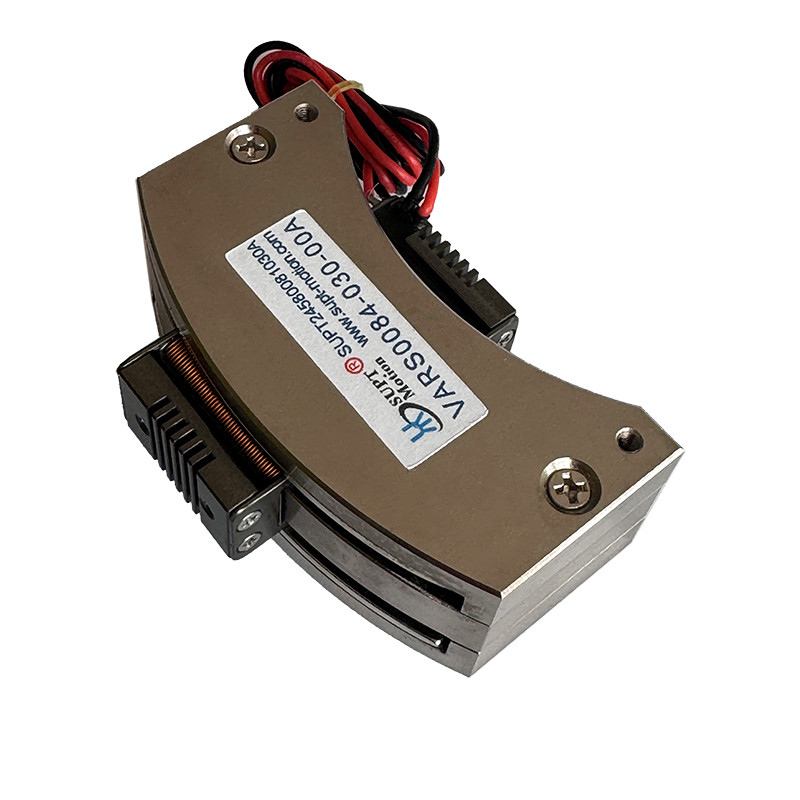

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

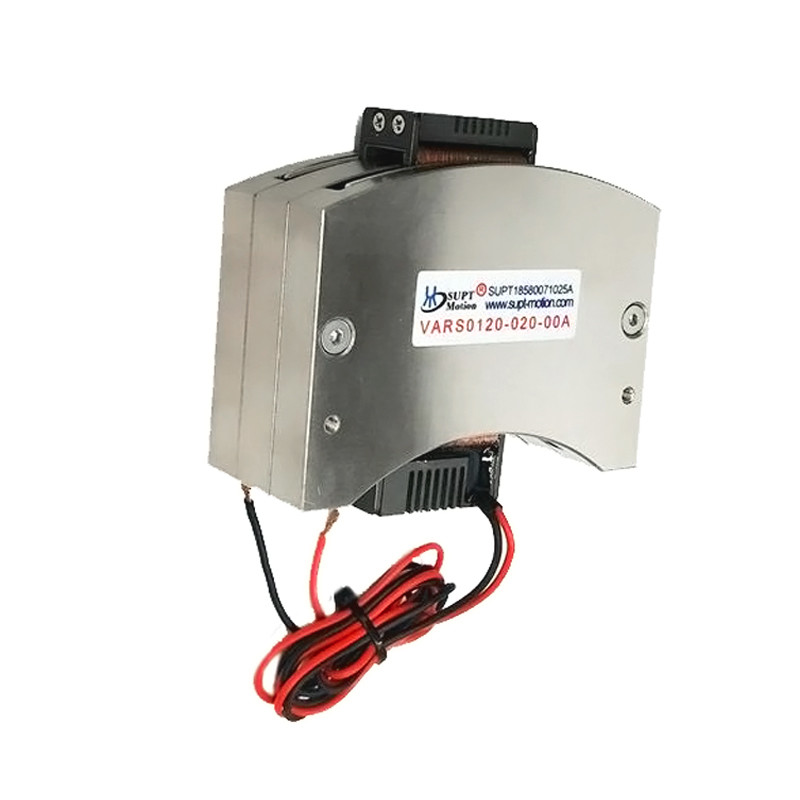

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ∮169.6 | ∮169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ∮240 | 78 |
Toepassingen:
Specifieke toepassingen van SUPT MOTION's Rotary Voice Coil Motors in het optische veld:
1. In laserscanning en straalpositionering: Voor LiDAR-systemen en laserverwerkingsapparatuur drijven roterende spreekspoelmotoren tweedimensionale galvanometers aan om snelle, precieze hoekbesturing te bereiken, waardoor snelle laserstraalscanning en nauwkeurige positionering mogelijk worden. Door de rotatie van de galvanometer over twee vrijheidsgraden (X-as en Y-as) te regelen, kan de laserstraal nauwkeurig naar doelposities worden gericht, waardoor positioneringsnauwkeurigheid op micronniveau of zelfs hoger wordt gegarandeerd.
2. In high-end camera's, astronomische telescopen en andere beeldvormingsapparatuur worden RCM's gebruikt voor het fijn afstellen van de optische ashoek van lenzen en het schakelen van filterhoeken.
3. In optische scan spiegels: RCM-aangedreven mechanismen maken mechanische kanteling met meerdere hoeken mogelijk. Hun ingebouwde, zeer nauwkeurige positiefeedbacksensoren, gecombineerd met multi-positie analoog-naar-digitaal converters, leveren een hoge resolutie om te voldoen aan de eisen voor snelle scanning en zeer nauwkeurige positionering in optische inspectie en gerelateerde gebieden.
4. In spectrometers: Roterende spreekspoelmotoren drijven de rotatie van roosters of monochromators aan om specifiek golflengten te selecteren, waardoor detectie van materiaalsamenstelling met hoge precisie mogelijk wordt. Door de rotatiehoek van het rooster nauwkeurig te regelen, wordt de diffractiehoek van het licht gewijzigd, waardoor verschillende golflengten nauwkeurig op de detector kunnen worden gericht.
Astronomische telescopen: In astronomische telescopen maken roterende spreekspoelmotoren snelle spiegelafbuigingsregeling mogelijk. Dit compenseert factoren zoals atmosferische turbulentie die de observatiekwaliteit beïnvloeden, waardoor de observatieprecisie van de telescoop wordt verbeterd.
