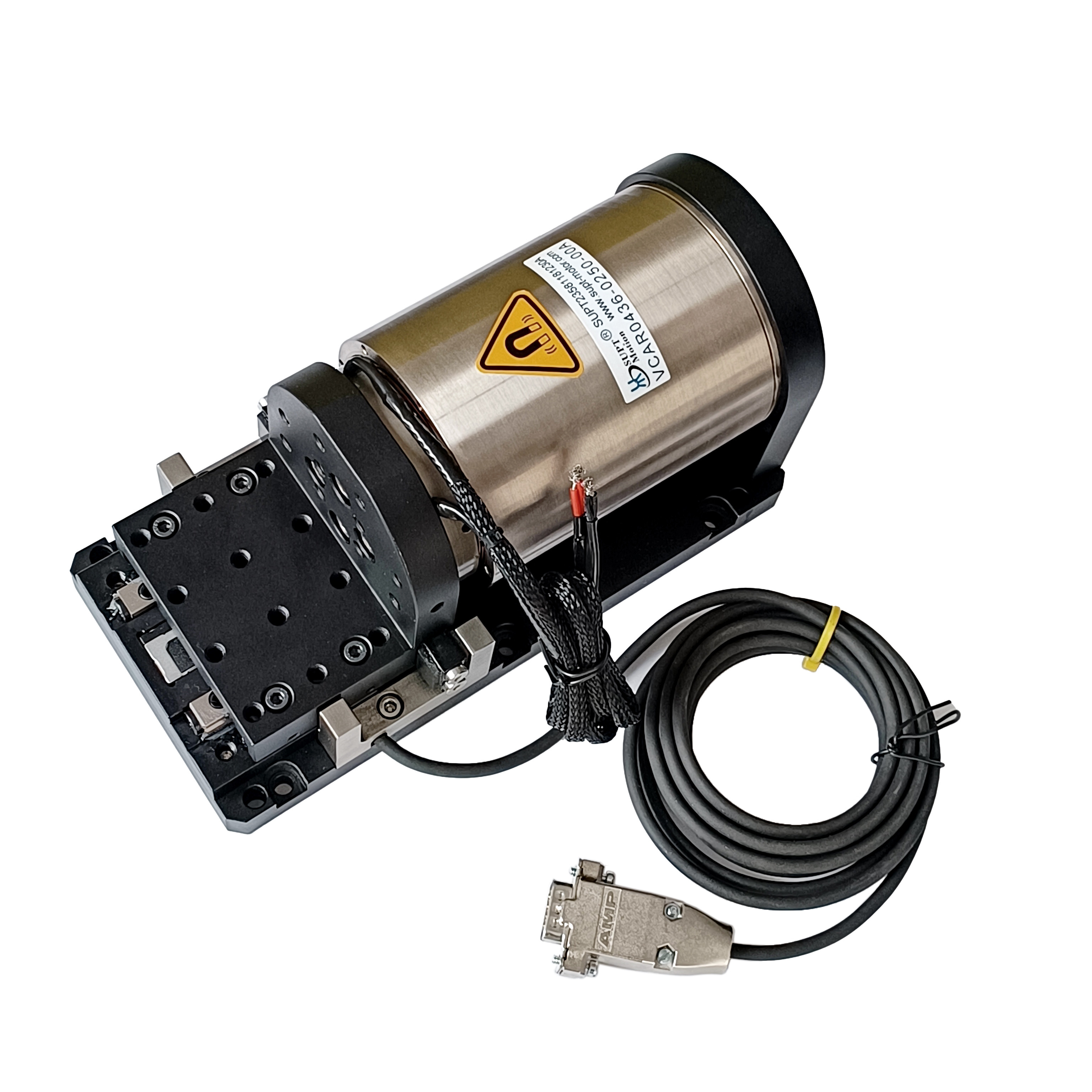

High-Speed Voice Coil Motor Module voor de elektronica-industrie

  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
Place of Origin China Suzhou
Merknaam SUPT MOTION
Certificering ISO9001,CCC.CE
Modelnummer VCAR0087-0563-00A
Min. bestelaantal ≥ 1
Prijs $163
Packaging Details Carton Packaging etc
Levertijd 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen
Payment Terms T/T
Supply Ability Interview

Contacteer me voor vrije steekproeven en coupons.

WhatsAPP:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Type Modulaire motoren Nominale stroom 10.7 A
modulairheid Modulair ontwerp Spanning 63,4V
Communicatieprotocol Modbus, Profibus, Profinet Gebruik BOOT, UAV, 3D-printen, microscoop, robot, elektronische productie
Efficiëntie IE 1 Bouw Permanente magneet
Snelheid (tpm) Hoge snelheid
Markeren

motor met hoge snelheid

,

motormodule met stemspiraal

,

motormodule voor elektronica
Laat een bericht achter
Productomschrijving

Productbeschrijving:

De spreekspoelmotor modules worden gebruikt in closed-loop servo-toepassingen met korte slagen. Ze hebben een lichte bewegende massa en een snelle reactiesnelheid (milliseconden, met een versnelling tot 20G). De basis is precisie bewerkt uit luchtvaartaluminium, wat zorgt voor een goede stabiliteit en snelle oscillerende heen- en weergaande bewegingen mogelijk maakt. Ze zijn eenvoudig en betrouwbaar te besturen, vereisen geen omkeerinrichting, zijn onderhoudsvrij en gaan lang mee. Ze kunnen precieze positie-, snelheids-, acceleratie- en stuwkrachtregeling uitvoeren. Met geschikte encoders en geleidingen kan de positienauwkeurigheid 0,1-5um bereiken. Geschikte drivers en controllers kunnen worden geselecteerd op basis van verschillende bewegings- en stuwkrachtvereisten. De platformstructuur kan worden bewerkt en aangepast.
De veelzijdigheid van spreekspoelmotor modules maakt ze zeer geschikt voor gebruik in meerdere industrieën, zoals de elektronica-industrie, de auto-industrie en de medische sector.

In de elektronica-industrie kunnen spreekspoelmotor modules voldoen aan de behoeften van micro-componentenmontage, zeer nauwkeurige inspectie en snelle productie. Ze zijn ook essentieel voor het bereiken van een precieze productie van elektronische apparaten, zoals chipverpakkingen, sensoren en printplaten.

Bij de montage van microsensoren, connectoren en andere componenten drijven spreekspoelmotor modules persmechanismen aan om constante en controleerbare stuwkracht te leveren (stuwkrachtnauwkeurigheid ±2%), waardoor processen zoals pin-crimping en behuizing-inkapseling worden voltooid. Dit voorkomt schade aan componenten veroorzaakt door stuwkrachtschommelingen van traditionele motoren, waardoor ze geschikt zijn voor de productie van geminiaturiseerde elektronische apparaten zoals mobiele telefoons en draagbare apparaten.



Kenmerken:

  • Productnaam: Motormodules, Direct-drive motormodule, Spreekspoelmotor Module Platform
  • Snelheid (RPM): Hoge snelheid
  • Spanning: 63,4V
  • Piekvermogen (N): 87
  • Modelnummer: VCAR0087-0563-00A
  • Constructie: Permanente magneet


Technische parameters:

Productmodel Piekvermogen
(N)		 Continu vermogen
bij 25℃(N)		 Totale slag
(mm)		 Max. spanning
(V)		 Back EMF Constant
(V/m/s)		 Gewicht van de spoel
(g)		 Stator diameter (mm) De lengte
(mm)
VCAR0001-0064-00A 0,88 0,28 6,4 6,9 0,29 3 9,5 17,7
VCAR0001-0010-00A 0,73 0,42 1 4,8 0,6 2,7 24 11,2
VCAR00025-0127-00A 2,55 0,81 12,7 11,6 0,77 .6.6 12,7 24
VCAR0006-0039-00A 6,2 1,9 3,9 6,6 1,12 7,9 20 17,2
VCAR0006-0050-00A 6,2 2,6 5 15,7 3,57 8,2 25 18,2
VCAR0007-0040-00A 7,2 2,4 4 7,5 1,88 7 14,2 23
VCAR0007-0064-00A 7,8 2,5 6,4 9,9 1,5 7,2 19,1 23,8
VCAR0007-0127-00A 7,1 2,3 12,7 12,8 1,6 11,4 19,1 27
VCAR0011-0050-00A 11,4 2,1 5 11,8 3 11,2 24 17,2
VCAR0011-0100-00A 10,5 2,9 10 43,8 3,5 20 31 26,8
VCAR0013-0030-00A 13 3,5 3 16 3,5 12 25 21
VCAR0013-0072-00A 13 4,2 7,2 26,6 5,72 16,2 26,2 24,7
VCAR0014-0250-00A 14 4,5 25 26,5 3,9 35 25,4 44,2
VCAR0015-0062-00A 15 6,5 6,2 26,2 9,75 14,8 33 25,6
VCAR0022-0098-00A 22 6,6 9,8 24,7 5,8 20 34,1 35
VCAR0022-0448-00A 22 11,4 44,8 14,3 4 52 48 75,7
VCAR0025-0630-00A 25,3 8 63 50,6 5 68 31,8 83,1
VCAR0030-0150-00A 29,4 4,73 15 40,5 7,4 27 30 31
VCAR0032-0050-00A 32 8,9 5 29,3 7,1 48 40 41,7
VCAR0033-0099-00A 33 8 9,9 24,3 5,87 23,5 36 26,7
VCAR0033-0224-00A 33 13,5 22,4 26,7 6,8 69 58 72
VCAR0035-0090-00A 35 11 9 26,4 9 33 25,4 44,3
VCAR0035-0105-00A 35 15,6 10,5 11,9 5 91 50 67
VCAR0044-0040-00A 44 16,3 4 18,3 8,9 46,5 53 21,2
VCAR0044-0059-00A 44,1 17,7 5,9 14,3 8 43 46 22
VCAR0044-0075-00A 44 13,7 7,5 16,8 7,6 38,6 31,1 35,9
VCAR0044-0249-00A 44 11,7 24,9 44,9 8,88 65,9 38,1 51,3
VCAR0070-0149-00A 70 27,3 14,9 26,9 17,7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26,2 15,2 65 70 38,7
VCAR0080-0129-00A 80 35 12,9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21,67 6,2 34,5 12,7 45,2 43,1 34,9
VCAR0087-0563-00A 87 17,5 56,3 63,4 8,1 177 72 110
VCAR0105-0164-00A 105 35,4 16,1 20,1 11,5 150 60,4 40,4
VCAR0110-0380-00A 110 37,4 38 23,2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8,9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30,1 6,5 35 17,3 52 40 58
VCAR0130-0310-00A 130 40 31 30,4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42,2 15 33,4 26,6 80 53 53,7
VCAR0210-0254-00A 210 66,2 25,4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11,2 35,1 41 285 71 64
VCAR0262-0249-00A 262 112 24,9 28,2 26 785 66 109,1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37,2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37,3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24,9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7
High-Speed Voice Coil Motor Module voor de elektronica-industrie 0

Toepassingen:

De belangrijkste toepassingen van spreekspoelmotor modules zijn gericht op bewegingsbesturingsvereisten voor hoge precisie, hoge responsiviteit en korte slag, en bestrijken meerdere precisie-industrieën zoals medische zorg, elektronica-industrie, 3D-printen en optiek.

De belangrijkste toepassing van een spreekspoelmotor:
1. Halfgeleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica.

2. Klepbediening in het veld: Type doseerkleppen, druktestsysteem, pneumatische klepchemie

injectiesysteem.
3. Micro Machine-industrie: Voedsystemen, microboren, precisie stempelen.
4. Trillingssysteem: Schudtafel, trillingsplatform.
5. Medisch gebied: Micro-injectiesysteem, ademhalingsapparatuur, testapparatuur.
6. Luchtvaarttechnologie: Vluchtbesturingssysteem, pilot feedback systeem.
7. Commercieel gebruik: Computerkoelpomp, miniatuurcamera, automatisch focussysteem.
8. Automatisering: Laserapparatuur,dispenser, testapparatuur, textielmachines.,

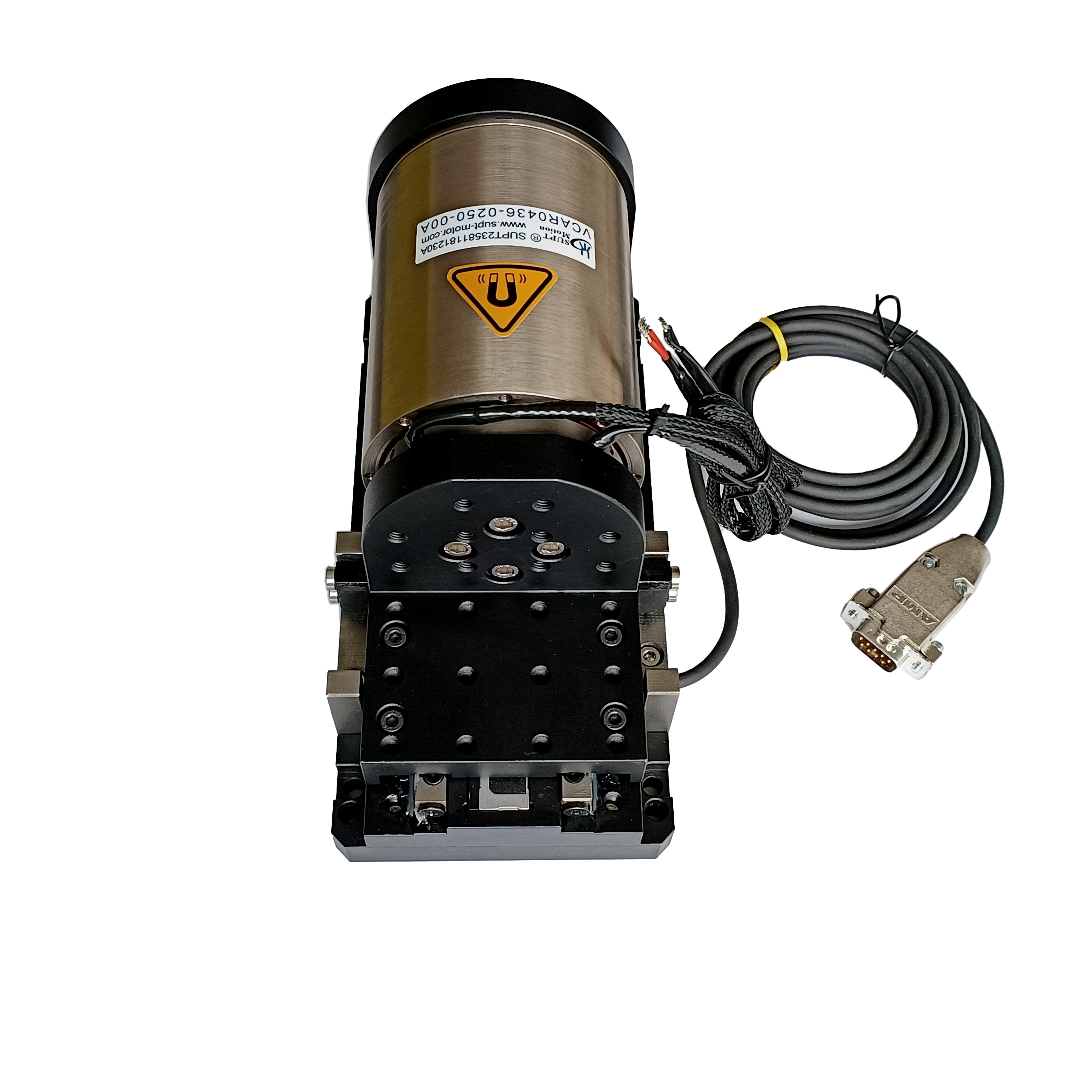

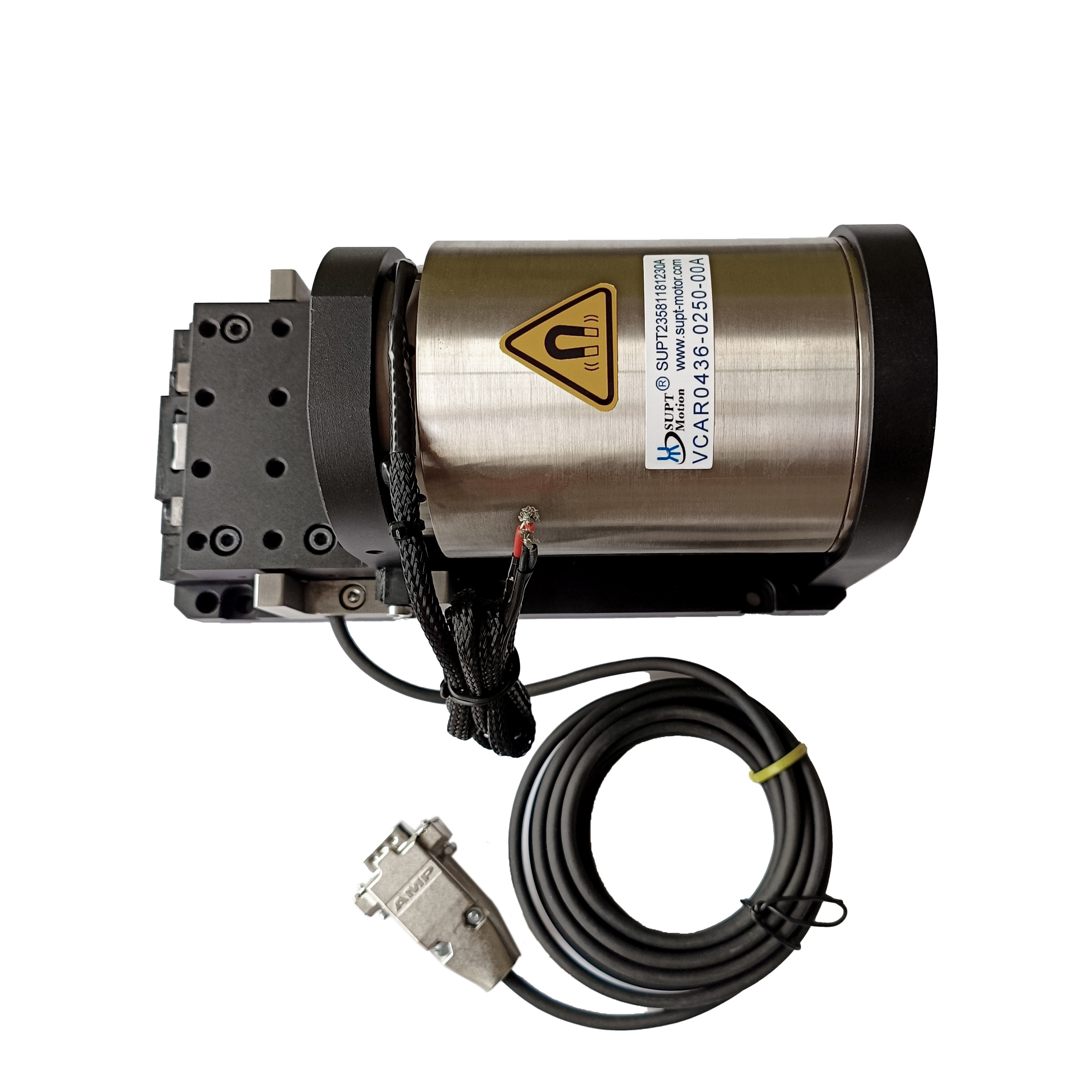

High-Speed Voice Coil Motor Module voor de elektronica-industrie 1High-Speed Voice Coil Motor Module voor de elektronica-industrie 2
