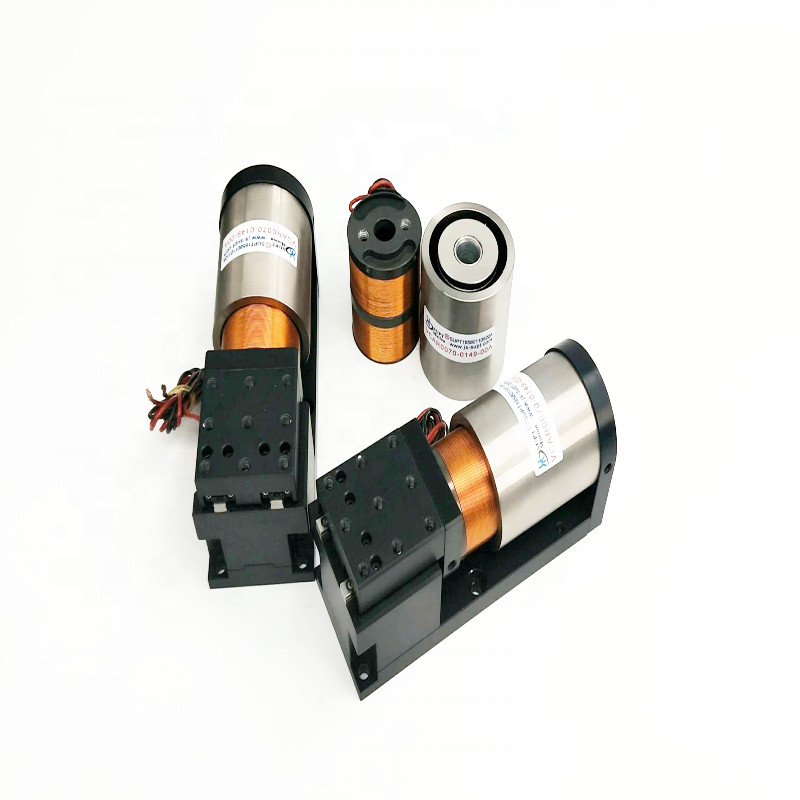

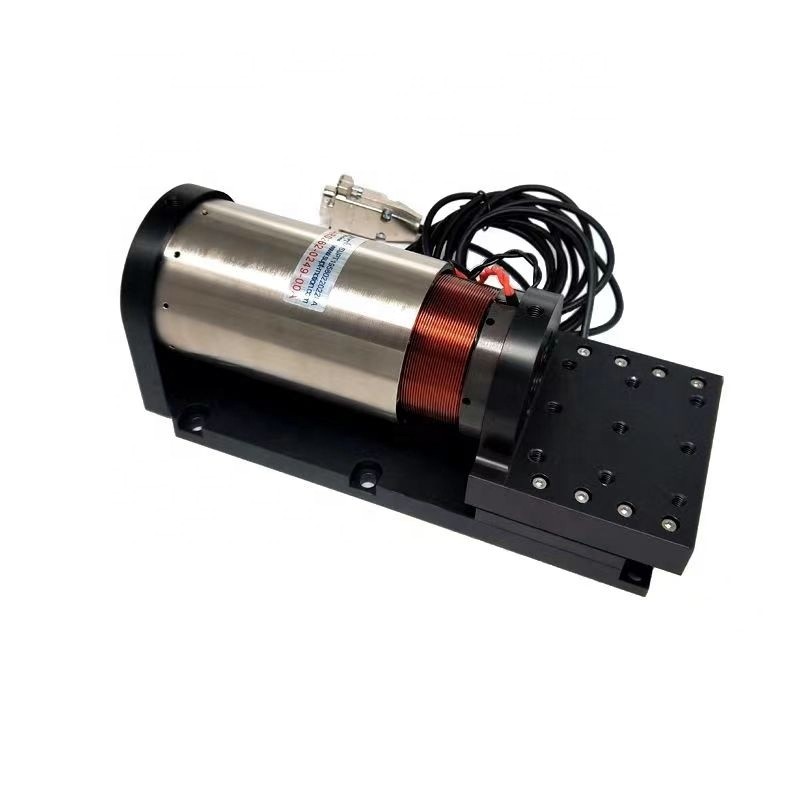

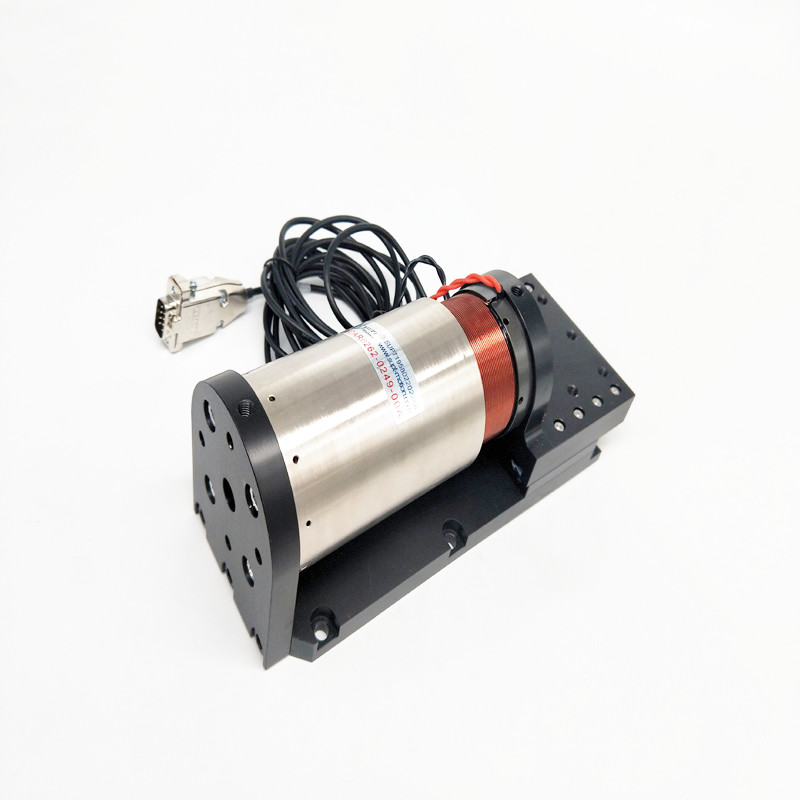

Micro High-Speed Voice Coil Motor Module voor microscoopfocus scannen

  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
Place of Origin China Suzhou
Merknaam SUPT MOTION
Certificering ISO9001,CCC.CE
Modelnummer VCAR0013-0249-00A
Minimum Order Quantity ≥2
Prijs $121
Packaging Details Carton Packaging etc
Levertijd 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen
Payment Terms T/T
Supply Ability Interview

Contacteer me voor vrije steekproeven en coupons.

WhatsAPP:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Snelheid (tpm) Hoge snelheid Bouw Permanente magneet
Communicatieprotocol Modbus, Profibus, Profinet Vermogensbereik 26W
Gebruik BOOT, UAV, 3D-printen, microscoop, robot PARTIJaantal NOG-YQDJ0021
Piekkracht ((N) 13 Type Micro-motor
Markeren

motor met hoge snelheid

,

motormodule voor het scherpstellen van microscopen

,

met een vermogen van niet meer dan 50 W
Laat een bericht achter
Productomschrijving

Productbeschrijving:

De Voice coil motormodules zijn belangrijke componenten in verschillende toepassingen in meerdere industrieën.met inbegrip van boten (BOAT), PCB-testen, onbemande luchtvaartuigen (UAV), 3D-printen, microscopen en robotsystemen.

SUPT MOTION's stem spoel motor modules worden voornamelijk gebruikt in microscopen voor kritische processen die hoge snelheid en hoge precisie lineaire positionering vereisen, zoals automatische scherpstelling en scannen.

Tijdens driedimensionale beeldvorming of langdurige beeldvorming van levende cellen met confocale microscopen kunnen steekproefverschuiving en thermische effecten focale verschuiving veroorzaken, wat dynamische compensatie in realtime vereist.Stem spoel motoren hebben snelle respons snelheden, hoge positioneringsnauwkeurigheid (tot submicron- of zelfs nanometerniveaus), geen mechanische wrijving en een soepele beweging,Het maakt ze tot ideale actuatoren voor het rijden van doelstellingen of precisiefasen voor het scherpstellen..

Bij snelle scanningstechnologieën is het noodzakelijk om snelle scanning in de richting van de Z-as uit te voeren en tegelijkertijd enkelkaart X-Y-beelden te verkrijgen, zodat het systeem zijn taken soepel kan uitvoeren.



Kenmerken:

  • Productnaam: Motormodules,voice coil motor module
  • Gewicht van de motor ((kg): 5.6
  • Piekkracht ((N): 13
  • Vermogenbereik: 26 W
  • Constructie: Permanente magneet
  • Gebruik: BOAT, UAV, 3D-printing, microscoop, robot


Technische parameters:

Productmodel Piekkracht
(N)		 Voortdurende kracht
bij 25°C ((N))		 Totale slag
(mm)		 Maximale spanning
(V)		 Achterste EMF constante
(V/m/s)		 Gewicht van de spoel
(g)		 Statordiameter (mm) De lengte
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7
Micro High-Speed Voice Coil Motor Module voor microscoopfocus scannen 0

Toepassingen:

De belangrijkste toepassingen van een stemspiraalmotor:
1.Semi-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica.

2.Bediening van kleppen op het werkterrein:Typen meetkleppen, drukproefsystemen, chemie van pneumatische kleppen

injectiesysteem.
3.Micro-machine-industrie: voersystemen, microbooringen, precisie stempelen.
4.Vibratiesysteem: schudtafel, trillingsplatform.
5.Medisch gebied: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur
6.Luchtvaarttechnologie:Vluchtbesturingssysteem, terugkoppelingssysteem van de piloot.
7.Commercieel gebruik: Computerkoelpomp met miniatuurcamera Focus systeem.
8Automatiseringsindustrie: Laserapparatuur,verpakking, testapparatuur, textielmachines.Micro High-Speed Voice Coil Motor Module voor microscoopfocus scannen 1Micro High-Speed Voice Coil Motor Module voor microscoopfocus scannen 2
