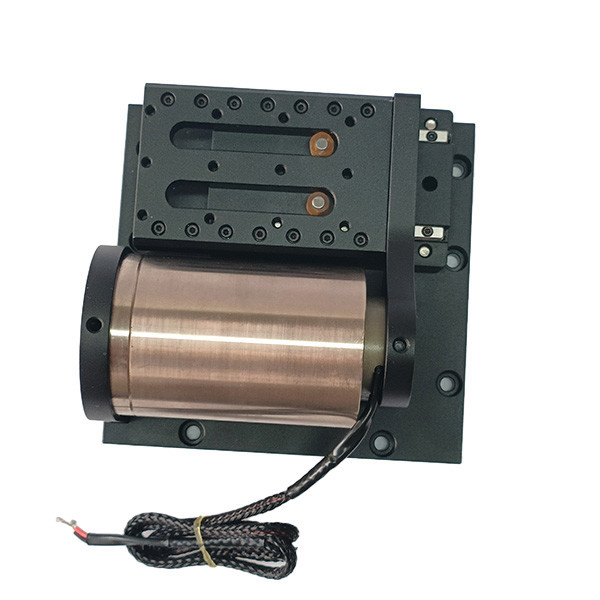

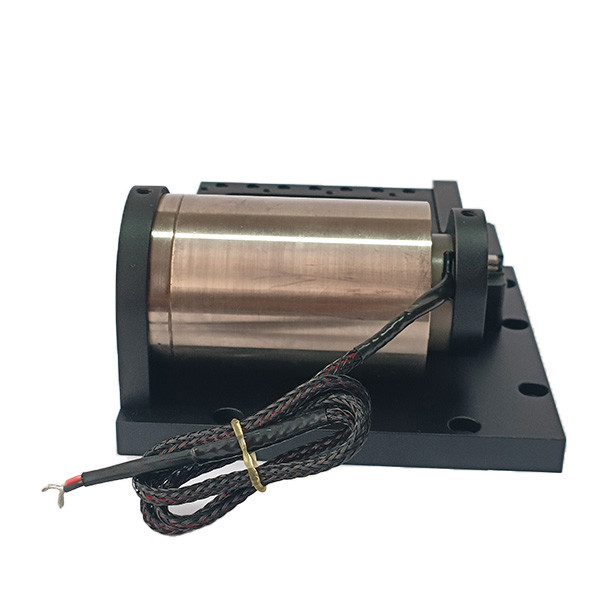

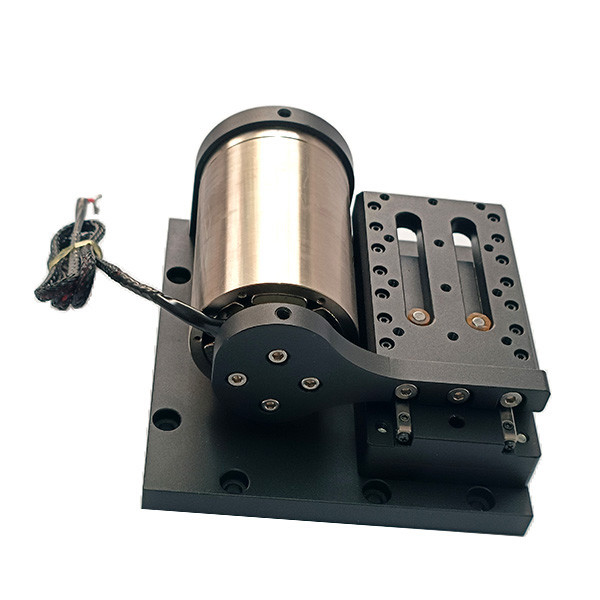

High-Acceleration Voice Coil Motor Module voor optische apparatuur

  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
Place of Origin China Suzhou
Merknaam SUPT MOTION
Certificering ISO9001,CCC.CE
Modelnummer VCAR1351-0310-00A
Min. bestelaantal ≥ 1
Prijs $155
Packaging Details Carton Packaging etc
Levertijd 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen
Payment Terms T/T
Supply Ability Interview

Contacteer me voor vrije steekproeven en coupons.

WhatsAPP:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Continu kracht ((N) 376.8 Maximumreis (mm) 31
Communicatieprotocol Modbus, Profibus, Profinet Nominale stroom 19.9 A
Snelheid (tpm) Hoge snelheid Spanning 73,5V
modulairheid Modulair ontwerp Piekkracht ((N) 1351
Markeren

motor met hoge versnelling met stemspiraal

,

motor met stemspiraal voor optische apparatuur

,

motormodule voor optische apparatuur
Laat een bericht achter
Productomschrijving

Productbeschrijving:

Een-assige stemspiraalmotormodules zijn ontworpen voor servo-toepassingen met gesloten lus met korte slag.met lichtgewicht bewegende onderdelen en snelle respons (milliseconde niveau bij versnelling tot 20 G)Deze modules maken gebruik van nauwkeurig bewerkte aluminiumbases voor uitzonderlijke stabiliteit, waardoor een hoge snelheid van oscillerende wisselbewegingen mogelijk is.met een vermogen van meer dan 50 WDeze systemen bieden een zeer nauwkeurige controle van positie, snelheid, versnelling en stuwkracht.

De Voice coil motormodules zijn essentiële onderdelen in optische apparatuur, die een hoge precisie positiesetting, snelle respons en stabiele lichtcontrole bieden.Ze zijn geschikt voor verschillende optische toepassingen en spelen een centrale rol bij het verbeteren van de beeldkwaliteit en de operationele efficiëntie.

In camera's en videotoestellen voorzien ze autofocus (AF) en optische beeldstabilisatie (OIS) -modules.Voice coil motor modules maken snelle lensverplaatsing op micrometerniveau mogelijk voor onmiddellijk nauwkeurig scherpstellen terwijl in realtime wordt gecompenseerd voor handshake-geïnduceerde lensverschuivingDit verbetert de beeldklarheid aanzienlijk, met name bij smartphone-telefotografie en professionele DSLR-videoopname.

In laserverwerkingsapparatuur worden lasergalvanometers of scherpstellingslenzen aangedreven.de trajectlijnen van de laser moeten nauwkeurig overeenkomen met de bewerkingspaden;.

In microscopen, projectoren en beeldschermen maken ze een snelle positionering en het wisselen van objectieven mogelijk.stem spoel motoren aandrijven lens micro-aanpassingen om beeld offset te corrigerenIn high-end LCD-backlight-modules regelen ze het lichtklepoppervlak om een fijngranulaire lokale helderheidsmodulatie te bereiken, waardoor het displaycontrast wordt verbeterd.





Kenmerken:

  • Productnaam: motormodules
  • Communicatie protocol: Modbus, Profibus, Profinet
  • Snelheid ((RPM): hoge snelheid
  • Efficiëntie: IE 1
  • Nominale stroom: 19,9 A
  • Type: modulair motorenysteem


Technische parameters:

Productmodel Piekkracht
(N)		 Voortdurende kracht
bij 25°C ((N))		 Totale slag
(mm)		 Maximale spanning
(V)		 Achterste EMF constante
(V/m/s)		 Gewicht van de spoel
(g)		 Statordiameter (mm) De lengte
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7
High-Acceleration Voice Coil Motor Module voor optische apparatuur 0

Toepassingen:

Deze motormodules vinden een uitgebreide toepassing, met primaire markten gericht op de medische, halfgeleider, luchtvaart, automatisering,sectoren voor optische apparatuur.



De belangrijkste toepassingen van een stemspiraalmotor:
1.Semi-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica.

2.Bediening van kleppen op het werkterrein:Typen meetkleppen, drukproefsystemen, chemie van pneumatische kleppen

injectiesysteem.
3.Micro-machine-industrie: voersystemen, microbooringen, precisie stempelen.
4.Vibratiesysteem: schudtafel, trillingsplatform.
5.Medisch gebied: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur
6.Luchtvaarttechnologie:Vluchtbesturingssysteem, terugkoppelingssysteem van de piloot.
7.Commercieel gebruik: Computerkoelpomp met miniatuurcamera Focus systeem.
8Automatiseringsindustrie: Laserapparatuur,verpakking, testapparatuur, textielmachines.

High-Acceleration Voice Coil Motor Module voor optische apparatuur 1High-Acceleration Voice Coil Motor Module voor optische apparatuur 2

Markeringen:

Verticale reismotormodules

Kortslagmotormodules 10.1A

Korte reactietijd motormodules
