Hoog nauwkeurige positionering van de hangerhoek Rotary Voice Coil Motors voor snelle spiegels
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001 |
| Modelnummer | VARS-reeks |
| Min. bestelaantal | 2 PCS |
| Prijs | $144 |
| Verpakking Details | Gepersonaliseerde verpakkingen enz. |
| Levertijd | 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | om te worden onderhandeld |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Housing Material | Aluminum | Item | Mini Electric Motors |
|---|---|---|---|
| Product Model | VARS0022-032-00A | Max Voltage | 15.5V |
| Peak torque （N-m） | 22 | Weight of the coil(g) | 21.5 |
| Total Stroke degrees ( mm) | 32 | Protect Feature | Totally Enclosed |
| Precision | High | Motor Type | Brushless |
| Motion Type | Rotary |
Productomschrijving
Productbeschrijving:
Rotary voice coil motoren maken gebruik van rechthoekige lineaire actuatoren en buigtechnologie om hoge resolutie eindige hoek positioneringssystemen te bieden.Typische rijhoeken van meer dan 100 graden en koppel van 50 N-mRoterende stemspiraalmotoren worden gewoonlijk gebruikt als spiegelpositie actuatoren in lasertechnologie, roterende klep actuatoren, roterende positioneringssystemen en vluchtbesturings actuatoren.
De toepassing van een roterende stemspiraalmotor in het snelle reflectorsysteem, dat hoofdzakelijk wordt gebruikt om de snelle afbuiging en stabilisatie van de straal te regelen,wordt veel gebruikt op het gebied van lasercommunicatie, optische beeldvorming, LIDAR, astronomisch adaptief optisch systeem enzovoort.
Lasercommunicatie: om de compensatie van de uitlijning van de laserstraal te realiseren en de stabiliteit van de communicatielijn te verbeteren.
LIDAR: Beheers de laserscanrichting om de beeld nauwkeurigheid en verfrissingsfrequentie te verbeteren.
Astronomische telescoop: real-time jittercompensatie van sterlichtbeelden om de beeldklarheid te verbeteren.
Optisch tracking systeem: snelle reactie op doelbewegingen en hoekregeling met een hoge bandbreedte.
Kenmerken:
Soorten roterende stemspiraalmotoren: pendulumstemspiraalmotoren, boogstemspiraalmotoren, pendulumactuatoren.
Hoge snelheidsrespons: in staat om de reflectiehoek in milliseconden of zelfs microseconden te veranderen, geschikt voor dynamische snelheidsbesturing.
Hoge precisie: door middel van een gesloten lus wordt een zeer kleine hoekverbuiging en een nauwkeurige uitlijning mogelijk gemaakt.
Lage wrijving en lange levensduur: geen tandwielcontact, vermindering van mechanische slijtage, geschikt voor scenario's met een hoge betrouwbaarheid.
Lage geluidsgraad: zeer stille werking als gevolg van wrijvingsloze werking, geschikt voor trillingsgevoelige systemen.
Compacte structuur: miniaturisatie van het wandelsysteem voor gemakkelijke integratie in optische systemen met een hoge dichtheid.
Vertaald met www.DeepL.com/Translator (gratis versie)
Productparameters:
| Productmodel | Piekkoppel (N-m) | Continu koppel bij 25°C ((N-m) | Totale slag graden (mm) | Maximale spanning (V) | Achterste EMF constante (V/m/s) | Gewicht van de spoel ((g) | Lange (mm) | Breedte (mm) | Hoogte (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |

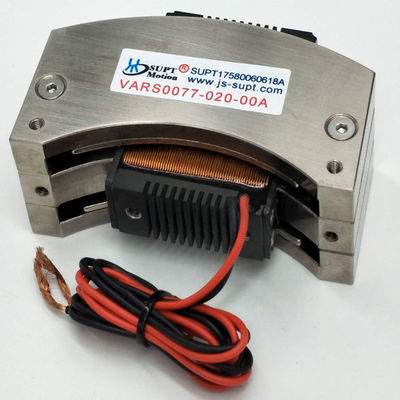

| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

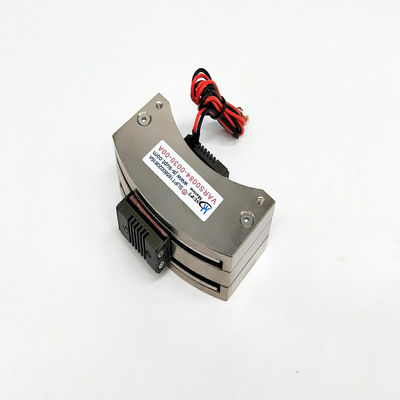

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢ 240 | 78 |
Toepassingen:
Hoofdtoepassingen van roterende motoren met stemspiraal:
1- Halve-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica.
2- Valve veld werking: type meetklep, drukproefsysteem, pneumatische klep chemisch injectiesysteem.
3Micromechanische industrie: voedingssystemen, microbooringen, precisie stempelen.
4- luchtvaarttechnologie: vluchtbesturingssystemen, pilotenfeedbacksystemen.
5Automatiseringsindustrie: laserapparatuur, distributeurs, testapparatuur, textielmachines.
