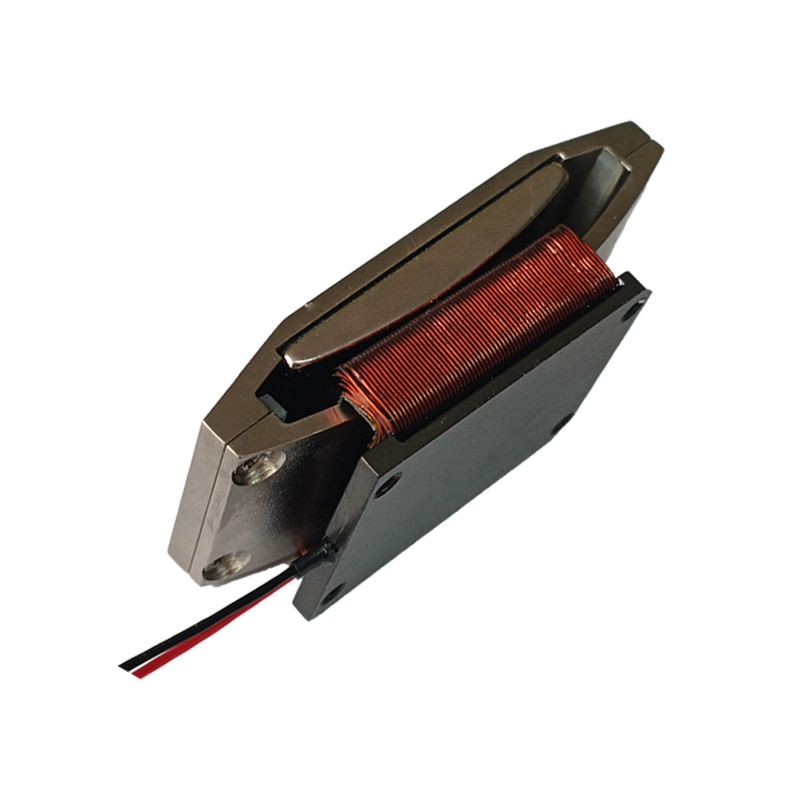

High Precision 90 Grade Rotary Voice Coil Motor voor scansystemen
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001 |
| Modelnummer | VARS-reeks |
| Min. bestelaantal | 2 PCS |
| Prijs | $149 |
| Verpakking Details | Gepersonaliseerde verpakkingen enz. |
| Levertijd | 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | Onderhandeld |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Warranty | 3months-1year | Model Number | VARS0017-090-00A |
|---|---|---|---|
| Speed | Variable Speed | Max Travel(mm) | 90° |
| Continous Torque | 0.1N-m | Max Voltage | 11.1V |
| Peak Thrust | 0.17N-m | Size | 70*41.5*39mm |
| Motion Type | Rotary motor | Weight(g) | 17.8 |
| Protect Feature | Totally Enclosed |
Productomschrijving
Productbeschrijving:
Roterende stemspiraalmotor is een soort aandrijfinrichting die gebruikmaakt van het elektromagnetische inductieprincipe om elektrische energie rechtstreeks om te zetten in lineaire of hoekverplaatsing,met een vermogen van meer dan 10 W.
In scansystemen, waaronder laserscanners, optische beeldvorming, barcode-scanning, scanning microscopen, enz.; roterende stemspiraalmotoren worden gewoonlijk gebruikt om reflectorlenzen of prisma's aan te drijven,zodat de laserstraal snel en nauwkeurig wordt gescand in overeenstemming met een ingesteld pad.
Bijvoorbeeld, in LIDAR en barcode lezers, de roterende stem spoel motor drijft de lens te oscilleren in een kleine hoek bij hoge snelheid om scannen in de X-Y richting te realiseren.
In medische beeldvormende apparatuur zoals optische coherentietomografie kunnen roterende stemspiraalmotoren worden gebruikt om optische componenten snel te verplaatsen voor meerlagige, meerhoekige beeldvorming.
In scannermicroscopen worden roterende stemspiraalmotoren gebruikt om de positie van het proefhoofd of de steekproefstap te regelen.het realiseren van snelle beeld- of signaalverwerving en het verbeteren van beeldsnelheid en resolutie.
In druk- en scanapparatuur wordt de VCM gebruikt om de scannerkop te verplaatsen of de lensfocus aan te passen voor nauwkeurig, snel scannen van afbeeldingen of documenten.
Kenmerken:
Roterende stem spoel gemotoriseerde sub spoelen zijn licht, korte responstijd, hoge frequentie, hoge precisie positionering.
Swinghoek: 1-100 graden
Torse: 1-50 N.m.
Veel gebruikt in optische scanning, positionering, scherpstelling, enz., het precisiebesturingsveld van snelle spiegel.
Modulair ontwerp, kan worden aangepast.
Roterende motor:
1.Slag: Effectieve slag, gebruikt voor de berekening van de totale slagkracht.
2Bewegingsrichting:horizontale of verticale installatie van 90 graden.
3Bewegingsvorm: punt-tot-puntbeweging, regelmatige wisselwerking (bijv. scannen).
4. Velociteitsprofiel: trapezoïdale snelheidsprofiel; driehoekige snelheidsprofiel; sinusoïdale snelheidsprofiel.
Productparameters:
| Productmodel | Piekkoppel (N-m) |
Continu koppel bij 25°C ((N-m) |
Totale slag (graad) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel ((g) | Lange (mm) |
Breedte (mm) |
Hoogte (mm) |

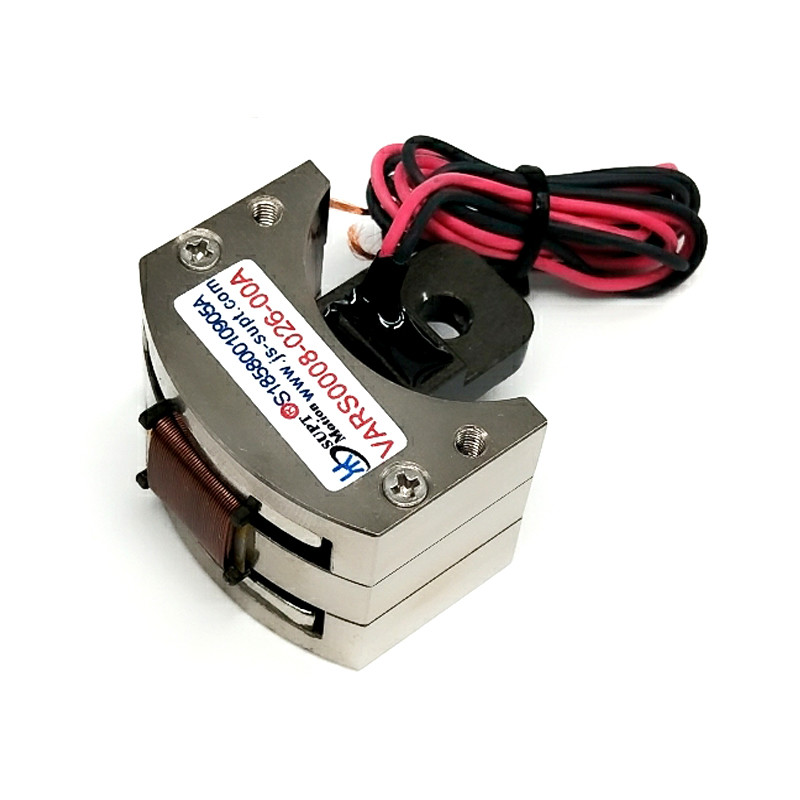

| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |

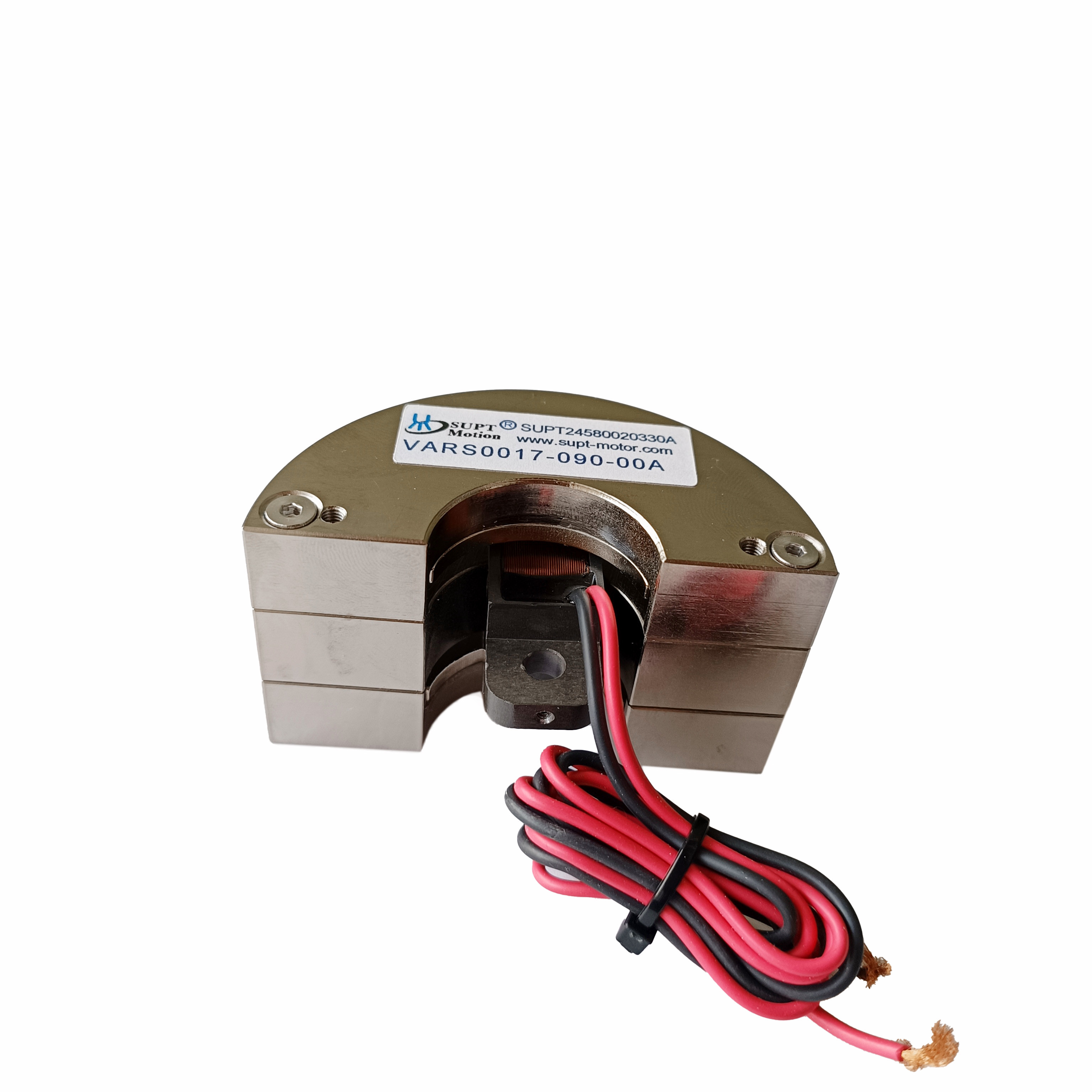

| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169.6 | 169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
Toepassingen:
Hoofdtoepassingen van roterende motoren met stemspiraal:
1- Halve-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica.
2Micromechanische industrie: voedingssystemen, microbooringen, precisiestempelen.
3- luchtvaarttechniek: vluchtbesturingssystemen, terugkoppelingssystemen voor piloten.
4- Commerciële sector: geautomatiseerde koelpompen, automatische scherpstelling voor miniatuurcamera's.
5Automatiseringsindustrie: laserapparatuur, dispensers, testapparatuur, textielmachines.
