High Precision Micro Rotary Voice Coil Motor voor spiegels Low Noise Design
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001 |
| Modelnummer | VARS-reeks |
| Min. bestelaantal | 2 PCS |
| Prijs | $177 |
| Verpakking Details | Verpakking op maat enz. |
| Levertijd | 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | om te worden onderhandeld |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Protect Feature | Totally Enclosed | Product Model | VARS0706-014-00A |
|---|---|---|---|
| Peak Torque | 7.1N.m | Motion Type | Rotary |
| Continous Torque | 2.1N-m | Actuation Method | Voice Coil Motor |
| Housing Material | Aluminum | Commutation | Brush |
| Max Voltage | 52.4V | Type | Micro Motor |
| Total Stroke degrees | 14mm |
Productomschrijving
Productbeschrijving:
Roterende actuatoren maken gebruik van een rechthoekige lineaire actuator en buigwarmte technologie om een hoge resolutie te bieden om een voorkeur hoekpositiesysteem te vormen.Roterende actuatoren worden gewoonlijk gebruikt als spiegelpositie actuatoren voor lasertechnologieDe markten voor roterende aandrijvingen omvatten de halfgeleider-, automobiel-, industriële en ruimtevaartindustrie.
De toepassingsscenario's voor roterende stemspiraalmotoren in spiegels zijn als volgt:
In composiet-as-trackingsystemen fungeren door een roterende stemspiraal aangedreven spiegels als snel kantelende spiegels (FSM's) om verschuivingen van het optische pad veroorzaakt door trillingen van de drager of beweging van het doel te compenseren.verbetering van de volgingsnauwkeurigheid in scenario's zoals lasercommunicatie en het richten van wapens.
Rotary voice coil motors are used in astronomical telescopes or laser launching systems to compensate for beam aberrations caused by atmospheric turbulence or mechanical deformation by adjusting the mirror angle in real time, het herstel van de beeldkwaliteit of de richting van de straal.
In industrieën zoals lasersnijden en lithografie wordt de snelle afbuiging van spiegels gecontroleerd voor straal scannen, scherpstellingspositiecorrectie of patroongeneratie.
Kenmerken:
Roterende stemspiraalmotor met licht gewicht, korte responstijd en hoge frequentie.
Swing hoek 1-100 graden.
Het koppel is 1-50 N.m.
Modulair ontwerp, kan worden aangepast.
Productparameters:
| Productmodel | Piekkoppel (N-m) |
Continu koppel bij 25°C ((N-m) |
Totale slag graden (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel ((g) | Lange (mm) |
Breedte (mm) |
Hoogte (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |

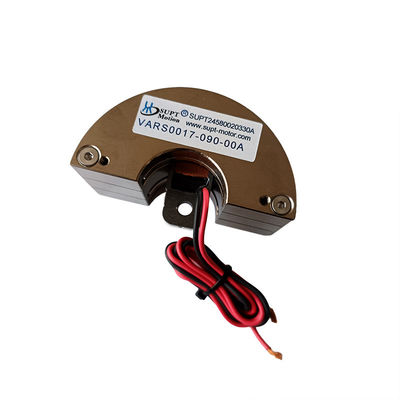

| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |

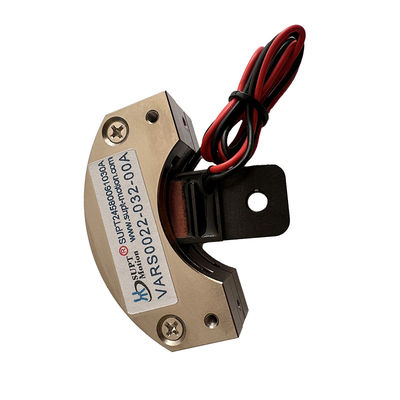

| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢ 240 | 78 |
Toepassingen:
Hoofdtoepassingen van roterende motoren met stemspiraal:
1- Halve-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica.
2- Bewerking van veldkleppen: type meetkleppen, drukproefsystemen, pneumatische kleppen, chemische injectiesystemen.
3Luchtvaarttechnologie: vluchtbesturingssystemen, pilotenfeedbacksystemen.
4- Commerciële sector: geautomatiseerde koelpompen, microcamera-autofocussystemen.
5Automatiseringsindustrie: laserapparatuur, distributeurs, testapparatuur, textielmachines.
