High Precision Coreless Flat Voice Coil Motor Brushes voor de industrie van micro-machine tools
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | CE, ISO9001 |
| Modelnummer | VCAP0020-0068-00A |
| Min. bestelaantal | 1 stuks |
| Prijs | $158 |
| Verpakking Details | Verpakking op maat enz. |
| Levertijd | 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | te onderhandelen |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Activeringsmethode | Stem spoel | Bescherm de functie | Volledig ingesloten |
|---|---|---|---|
| Continu kracht | 5.5N | Spanning | 8.2V |
| Totale slag | 6.8mm | Piekkracht | 20N |
| Lange | 39mm | Grootte | 50 mm |
| Geluidsniveau | Laag | Productmodel | VCAP0020-0068-00A |
| De positie koppelt terug | Potentiometer | Gewicht | 0.5 kg |
| Verplaatsing | Borstel | ||
| Markeren | Flat Voice Coil motorborstels,Hoogprecisie-stemspoel motorborstels |
||
Productomschrijving
Productbeschrijving:
De Flat voice coil-motoren hebben een plattere vorm en een kortere slag dan de rechthoekige voice coil-motoren voor dezelfde grootte, maar ze hebben het voordeel van een lager oppervlak,500 N stuwkracht en een slag van 25 mm, waardoor ze ideaal zijn voor het genereren van korte-takt X-Y-bewegingen, en worden op de markt gebracht voor de halfgeleider- en micro-machinewerktuigindustrie.
Flat voice coil motoren worden gebruikt in de micro-machine-industrie:
Multi-coördinate positioneringsfase: bij bewerking moeten werkstukken in meerdere coördinaten worden geplaatst en verwerkt.Stem spoelmotoren kunnen worden gebruikt als aandrijfinrichting voor multi-coördinaten positioneringsplatformen, die een zeer nauwkeurige en snelle bewegingsregeling biedt om aan de bewerkingsbehoeften van complexe onderdelen te voldoen.
CNC-machinewerktuigen: gereedschapsvoersysteem voor CNC-machinewerktuigen om de positioneringsnauwkeurigheid en voersnelheid van het gereedschap te verbeteren, waardoor de precisie en efficiëntie van de bewerking worden verbeterd.
Precieze slijp- en poetsapparatuur: Bij het precieze slijpen en polijsten is een nauwkeurige bewegingsregeling van het werkstuk vereist.Stem spoelmotoren kunnen hoog-precisie lineaire beweging om de nauwkeurigheid en kwaliteit van het slijpen en polijsten te waarborgen.
Kenmerken:
De actuator spoel is lichtgewicht, met een korte responstijd en een hoge frequentie.
Korte slag, compacte structuur.
Stroke 1mm-25mm.
Piekstoot 1N-300N.
Gewoonlijk gebruikt voor x-y-asbewegingsstadia.
Productparameters:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Lange (mm) |
Breedte (mm) |
Hoogte (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

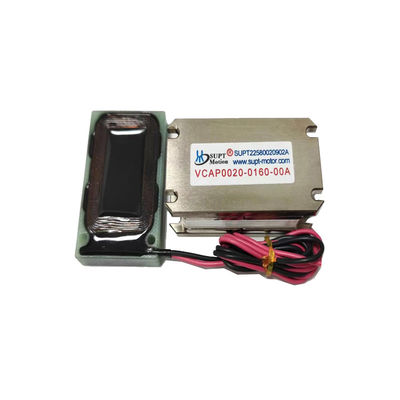

| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |

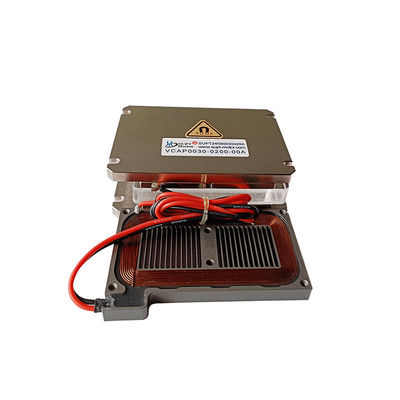

| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
Toepassingen:
| De belangrijkste toepassingen van een stemspiraalmotor: |
| 1.Semi-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica. |
| 2.Bediening van kleppen in het veld:Type meetkleppen, drukproefsystemen, pneumatische kleppen chemische injectiesysteem. |
| 3.Micro-machine-industrie: voersystemen, microbooringen, precisie stempelen. |
| 4.Vibratiesysteem: schudtafel, trillingsplatform. |
| 5.Medisch gebied: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur |
| 6.Luchtvaarttechnologie:Vluchtbesturingssysteem, terugkoppelingssysteem van de piloot. |
| 7.Commercieel gebruik: Computerkoelpomp met miniatuurcamera Focus systeem. |
| 8Automatiseringsindustrie: Laserapparatuur, dispenser, testapparatuur, textielmachines. |
Flat Plate Voice Coil-motoren worden veel gebruikt om een verscheidenheid aan hoogprecisieapparatuur aan te sturen, zoals optische instrumenten, halfgeleiderproductieapparatuur en precisie meetinstrumenten.In deze toepassingen, kunnen de platte stem spoelmotoren een hoge precisie verplaatsingscontrole en een snelle reactiesnelheid bieden om de verwerkingsnauwkeurigheid en productiviteit van de apparatuur te waarborgen.op het gebied van automatiseringscontrole, worden platte stem spoelmotoren ook gebruikt om de precieze besturing van verschillende automatiseringsapparatuur, zoals robots, automatiseringsapparatuur, geautomatiseerde productielijnen te realiseren.
