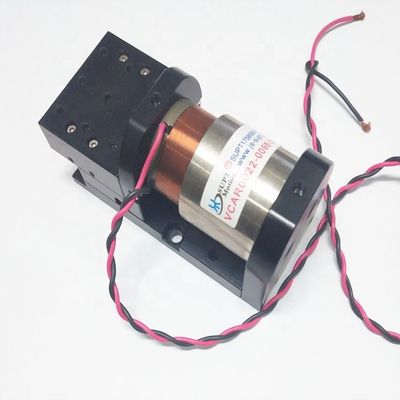

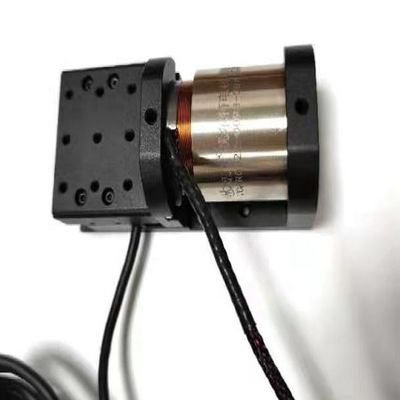

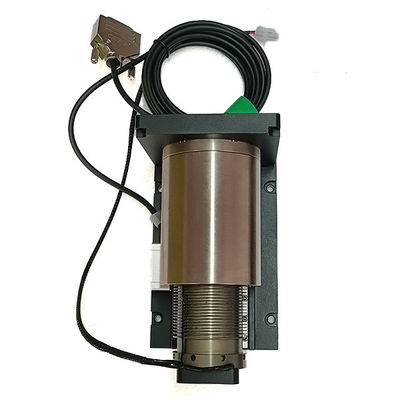

High Response Motor Modules Stage Voice Coil Lineair Stage voor optische systemen

  • High Response Motor Modules Stage Voice Coil Linear Stage For Optical Systems
  • High Response Motor Modules Stage Voice Coil Linear Stage For Optical Systems
  • High Response Motor Modules Stage Voice Coil Linear Stage For Optical Systems
Plaats van herkomst Jiangsu, China
Merknaam SUPT Motion
Certificering ce,ISO9001,CCC
Modelnummer VCAR0022-0098-00A
Min. bestelaantal ≥1
Prijs $380.00/pieces >=1 pieces
Verpakking Details karton/houten doos voor elektrisch bewegende platform
Levertijd 1-5 de verzending van producten 5-7 dagen, steekproeven 3-5 dagen, massa dat moet worden besproken
Betalingscondities T/T
Levering vermogen 3000 stuks per maand elektrisch bewegingsplatform

Contacteer me voor vrije steekproeven en coupons.

WhatsAPP:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Garantie 3 maanden tot 1 jaar Gebruik BOOT, Auto, Elektrische Fiets, UAV, robot, medisch ademhalingsapparaat, microscoop, optica
Type Micro-motor Torsen Verzoeken
Bouw Permanente magneet Verplaatsing Borstel
Bescherm de functie Volledig ingesloten Versnelling ((RPM)) Hoge snelheid
Continu stroom ((A) 3.8 Efficiëntie IE 1
Piekkracht ((N) 22 Slag (mm) 9.8
elektrisch bewegingsplatform(v) 24.7 Haven Shanghai
Markeren

High Response Motor Modules Fase

,

Stem spoel lineaire fase 3.8A

,

Stem spoel lineaire fase voor optische systemen
Laat een bericht achter
Productomschrijving

High Response Low Current Linear Platform Module voor optische systemen









Productbeschrijving

 Lineaire platformmodules vinden belangrijke toepassingen op het gebied van optica vanwege hun vermogen om precieze en gecontroleerde lineaire beweging te bieden.Deze modules zijn essentiële onderdelen in verschillende optische systemen en experimenten.Een aantal belangrijke toepassingen van lineaire platformmodules op het gebied van optica zijn:

1.Precise optische uitlijning:Lineaire platformmodules worden gebruikt om optische componenten zoals lenzen, spiegels, prisma's en filters in optische systemen nauwkeurig uit te lijnen.Hun nauwkeurige bewegingscontrole zorgt voor een optimale uitlijning voor efficiënte lichtoverdracht en nauwkeurige beeldvorming.

2. Microscopie-systemen:Lineaire platformmodules spelen een cruciale rol in microscopie-opstellingen door precieze beweging van microscopieobjecten, -stadia en andere componenten mogelijk te maken.Dit zorgt voor een nauwkeurige scherpstelling., monsteronderzoek en beeldvorming in de biologische en materialenwetenschappen.

3. Laserstraalbesturing: lineaire fasen worden gebruikt om de beweging van laserstralen in lasersystemen te regelen.en positie voor taken zoals laser snijden, markering en materiaalverwerking.

4Spectroscopie: lineaire platformmodules vergemakkelijken de beweging van monsters, detectoren en lichtbronnen in spectroscopische opstellingen.Dit maakt gecontroleerde scanning en analyse van lichtspektrums mogelijk voor verschillende analytische en wetenschappelijke toepassingen.

5. Interferometrie: In interferometrische installaties maken lineaire platformmodules de gecontroleerde beweging mogelijk die nodig is om interferentiepatronen te creëren.,Verplaatsing en oppervlakte kenmerken met een hoge nauwkeurigheid.

6Optische testen en karakterisatie: lineaire platforms worden gebruikt bij optische testen om optische componenten tijdens test- en karakterisatieprocessen nauwkeurig te positioneren.Dit zorgt voor consistente en herhaalbare metingen van de optische eigenschappen.

7Optische vezel uitlijning: lineaire platformmodules helpen bij het uitlijnen van optische vezels en optische vezelcomponenten voor een efficiënte koppeling van licht in en uit vezels.Dit is cruciaal in telecommunicatie., glasvezelsensoren en toepassingen voor gegevensoverdracht.

8. Fotolithografie: lineaire fasen worden gebruikt in fotolithografiesystemen voor de vervaardiging van halfgeleiders en microfabricatie.bijdragen aan het nauwkeurig vormen van microstructuren.

9Beam Expanding and Collimating: lineaire bewegingsplatforms helpen bij het aanpassen van de straaldiameter en collimatie in verschillende optische opstellingen, zodat de optische bundels worden gefocust of uitgebreid zoals vereist.

10Optische instrumentatie: lineaire fasen zijn geïntegreerd in verschillende optische instrumenten, waaronder telescopen, microscopen en spectrometers,om gecontroleerde beweging van componenten mogelijk te maken en de algemene prestaties te verbeteren.



Technische parameters:

Productparameter
Parameters Prestaties Eenheden VCAR0006-
0050-00A		 VCAR0013-
0072-00A		 VCAR0022-
0098-00A		 VCAR0033-
0099-00A		 VCAR0044-
0249-00A		 VCAR0070-
0149-00A		 VCAR0087-
0062-00A		 VCAR0140-
050-00A		 VCAR0262-
012-00A		 VCAR0262-
0249-00A
Piekstoot N 6.2 13 22 33 44 70 87 140 262 262
Ondersteund
stuwkracht		 N 2.6 4.2 6.6 8 11.7 27.3 21.7 42.2 111 112
Effectieve slag mm 5 7.2 9.8 9.9 24.9 14.9 6.2 15 11.2 24.9
Piekstroom Een 1.7 2.3 3.8 4.5 4.95 4 6.85 5.3 6.4 10.1
Spitsspanning v 15.7 26.6 24.7 24.3 44.9 26.9 34.5 33.4 35.1 28.2
Stootconstante N/A 3.57 5.72 5.8 5.87 8.88 17.7 12.7 26.6 41 26
Resolutie van de encoder Ik heb het gedaan. 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.10.5/1 0.1/0.5/1 0.1/0.5/1 0.1/05/1
Herhalingsnauwkeurigheid Ik heb het gedaan. 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10
Rechtheid Ik heb het gedaan. K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm
Vlakheid Ik heb het gedaan. K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm (K3/25 mm) K3/25 mm K3/25 mm K3/25 mm K3/25 mm




Productmodel Piekkracht
(N)		 Voortdurende kracht
bij 25°C ((N))		 Totale slag
(mm)		 Maximale spanning
(V)		 Achterste EMF constante
(V/m/s)		 Gewicht van de spoel
(g)		 Statordiameter (mm) De lengte
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7




Toepassingen:

Het lineaire platform van de motormodule met stemspiraal is vooral geschikt voor servo-toepassingen in gesloten lussen met korte slag.met een hoog vermogen van meer dan 50 W,. Eenvoudige en betrouwbare bediening, geen achteruitgang, onderhoudsvrije lange levensduur.De stem spoel actuator platform maakt bewerking positieDe snelheid, versnelling en krachtregeling van het toestel zijn zeer breed: de positioneringsnauwkeurigheid bedraagt 0,1 mm-0,5 mm en de versnelling 20 mm.elektrische fietsenHet is de bedoeling dat de nieuwe technologieën worden toegepast op de installaties die in het kader van de nieuwe technologieën zullen worden ontwikkeld.De platformstructuur kan worden bewerkte en aangepast. Volgens verschillende toepassingen, kies het juiste lineaire leidmechanisme, verschillende soorten van hoge precisie lineaire gids, enzovoort.



High Response Motor Modules Stage Voice Coil Lineair Stage voor optische systemen 0

High Response Motor Modules Stage Voice Coil Lineair Stage voor optische systemen 1





Onze diensten

Technische indicatoren en specificaties kunnen worden aangepast.

Eén monster, vracht inzamelen.

Bevredigende after-sales service.



High Response Motor Modules Stage Voice Coil Lineair Stage voor optische systemen 2

Bedrijfsinformatie

 High Response Motor Modules Stage Voice Coil Lineair Stage voor optische systemen 3

Verpakking en verzending

 High Response Motor Modules Stage Voice Coil Lineair Stage voor optische systemen 4High Response Motor Modules Stage Voice Coil Lineair Stage voor optische systemen 5

Certificeringen



High Response Motor Modules Stage Voice Coil Lineair Stage voor optische systemen 6



Veelgestelde vragen



1.Reizen: effectieve reizen, gebruikt voor de berekening van de totale reizenvanwaarde kracht.



2Bewegingsrichting: horizontale of verticale installatie 90 graden.



3.Laadkracht:c.onstant in de omgekeerde richting vankrachtop demotor, zoals veren, enz.



4.belastinggewicht: het totale kwaliteitsdeel van de beweging, inclusief de kwaliteitsschuifregelaar



5.Bewegingstype: 1.beweging van punt naar punt;2.de wederkerigheid van de regel (bijv. scannen).



6.Snelheidscurve: 1.een trapeziumvormige snelheidscurve;2.driehoekige snelheidscurve; 3.sinus snelheidscurve.
