Swing Type Rotary Voice Coil Motor Hoog Frequentie van Beweging

Het ontwerp en de berekening van de parameters van een swingende stemspiraalmotor is een complex proces dat rekening houdt met meerdere factoren, waaronder motorstructuur, magnetische veldverdeling,opstelling van de spoel, mechanische kenmerken, enz. De volgende algemene stappen zijn nodig voor het ontwerpen en berekenen van de parameters van een schommelende stemspiraalmotor:
1. Vereistenanalyse: bepalen van de toepassingsvereisten van de motor, met inbegrip van de vereiste rotatiehoek, snelheidsbereik, belastingvereisten, enz.
2. Motortype: Kies het geschikte schommelmotortype, zoals torsietype, schommeltype of multi-graden vrijheidstype, volgens de toepassingsvereisten.
3Magnetisch veldonderzoek: Magnetisch veldonderzoek verrichten om de verdeling en de intensiteit van het magnetisch veld te bepalen.Dit kan worden gesimuleerd en berekend met behulp van methoden zoals eindige-elementenanalyse (FEA).
4. Spoelontwerp: Ontwerp van de spoel lay-out, bepalen van het aantal wikkels, draaieigenschappen, draad specificaties, enz. van de spoel. Het ontwerp van de spoel zal van invloed zijn op het koppel, respons snelheid,en efficiëntie van de motor.
5Mechanische analyse: het uitvoeren van een mechanische analyse, waarbij wordt rekening gehouden met factoren zoals de rotatie-inertie, belasting, wrijving enz. van de motor om het vereiste koppel en dynamische kenmerken te bepalen.
6Parameterberekening:
Stroomberekening: Bereken de vereiste stroom op basis van het vereiste koppel en de koppelconstante.
Berekening van weerstand en inductance: Bereken de weerstand en inductance op basis van het materiaal en de geometrische parameters van de spoel.
Berekening van de lustijdconstante: Bereken de lustijdconstante om de responssnelheid te schatten op basis van weerstand, inductantie en mechanische kenmerken.
7. Feedback-systeem: indien een gesloten-loopcontrole vereist is, moeten passende sensoren en feedbacksystemen worden ontworpen, zoals encoders, Hall-effectsensoren, enz.
8- Beheersstrategie: Ontwerp van passende beheersstrategieën om de vereiste beweging en stabiliteit te bereiken.
9- Thermisch beheer: rekening houden met de warmte die door de motor tijdens de werking wordt gegenereerd en een warmteafvoerstelsel ontwerpen om een geschikte bedrijfstemperatuur te behouden.
10. Simulatie en simulatie: Gebruik simulatie- en simulatie-tools zoals Matlab, Simulink, enz. om de rationaliteit van ontwerpparameters te verifiëren en het ontwerp te optimaliseren.
11Productie en testen: produceren van motorprototypes op basis van ontwerpparameters, uitvoeren van werkelijke tests en het maken van de nodige aanpassingen en optimalisaties.
Opgemerkt dient te worden dat het ontwerp en de berekening van de parameters van een swingende stemspiraalmotor een complex proces is dat een combinatie van kennis op meerdere gebieden vereist, zoals motortechniek,elektromagnetischeVoor complexe toepassingen kan het nodig zijn om professionele elektromagnetische simulatie-software en besturingssystemen te gebruiken om het ontwerp en de optimalisatie te ondersteunen.

Toepassingen:

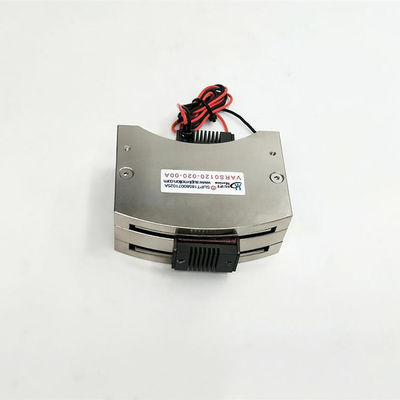

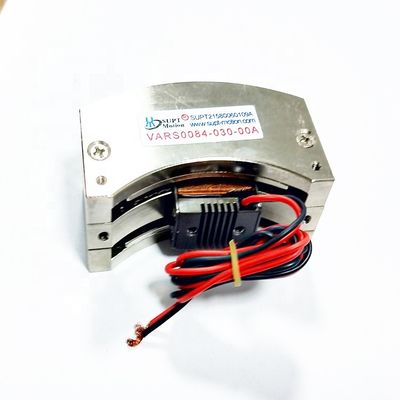

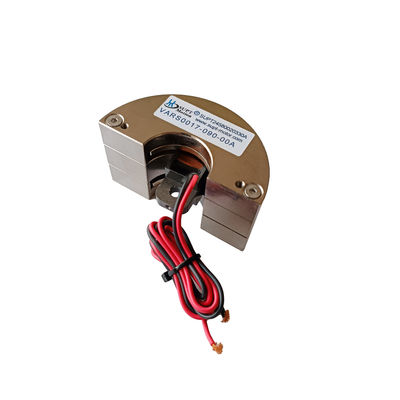

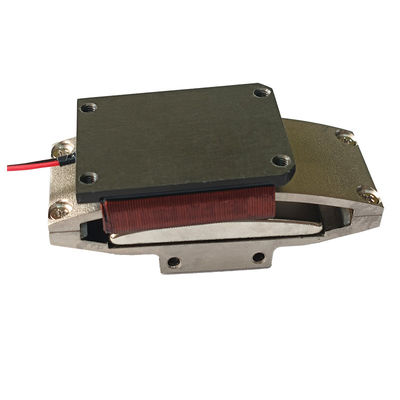

SUPT oscillerende stem spoel motor serie neemt de technologie van rechthoekige serie producten, buigen de rechthoekige serie producten om een bepaald prioriteit hoek positionering systeem te vormen.Het typische koppel is 100 graden en het koppel is 50 N · m. Swing-type producten worden doorgaans gebruikt in lasertechnologie in de spiegellocator, swing-type kleprem, swing-type positioneringssysteem en vluchtcontroller, enz. , heeft betrekking op de halfgeleiderindustrie, de automatisering en de luchtvaartindustrie.met een snelheid van niet meer dan 50 km/hDe besturing van de stem spoel lineaire motor is eenvoudig en betrouwbaar, geen commutatie apparaat, lange levensduur.
