Op maat gemaakte materiaaltransportsystemen, aangedreven door vibrerende feeders met stemspoelmotoren
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001-2000 |
| Modelnummer | VCAZ0010-0020-00A |
| Min. bestelaantal | 1 stuk |
| Prijs | USD 60-200 / Piece |
| Verpakking Details | Exportkarton met antistatische schuimbescherming |
| Levertijd | 3-5 werkdagen voor monsters, 15-25 dagen voor bulk |
| Betalingscondities | T/T |
| Levering vermogen | Te onderhandelen |
Productdetails
| Piekkoppel | 4,2 Nm | Motortype | Trillende spreekspoelmotor |
|---|---|---|---|
| BACK EMF CONSTANT | 2,7 V/m/sec | Maximale spanning | 14.8 V |
| Gewicht van de spoel | 13g | Levensduur | 10.000 uur |
| Totale slag | 1,5 mm | Continu koppel bij 25 C | 2,2 Nm |
| Materiaal | Aluminiumlegering | Productmodel | VCAZ0010-0020-00A |
Productomschrijving
Productoverzicht

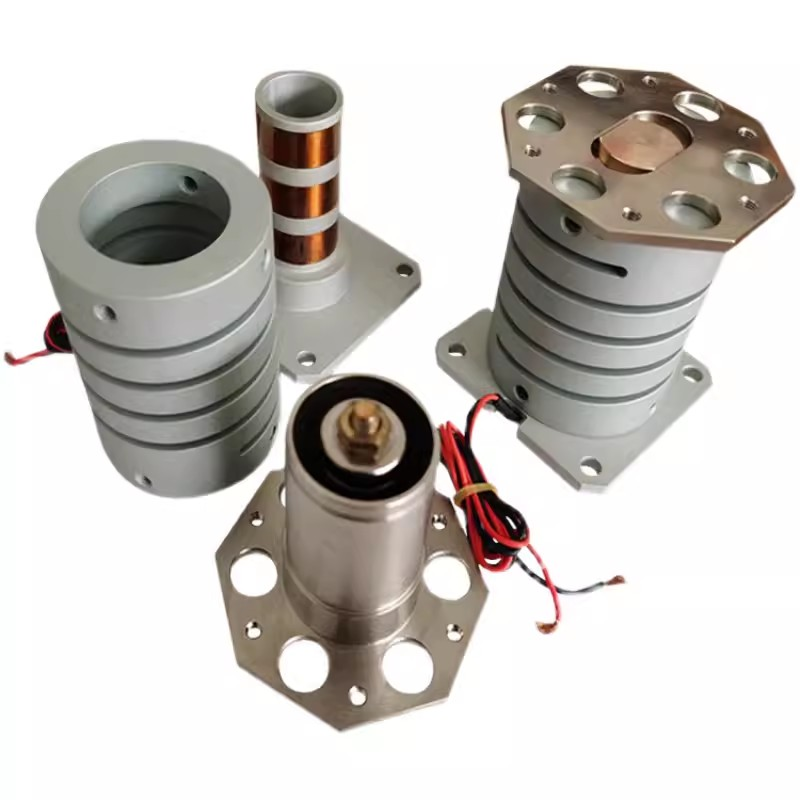

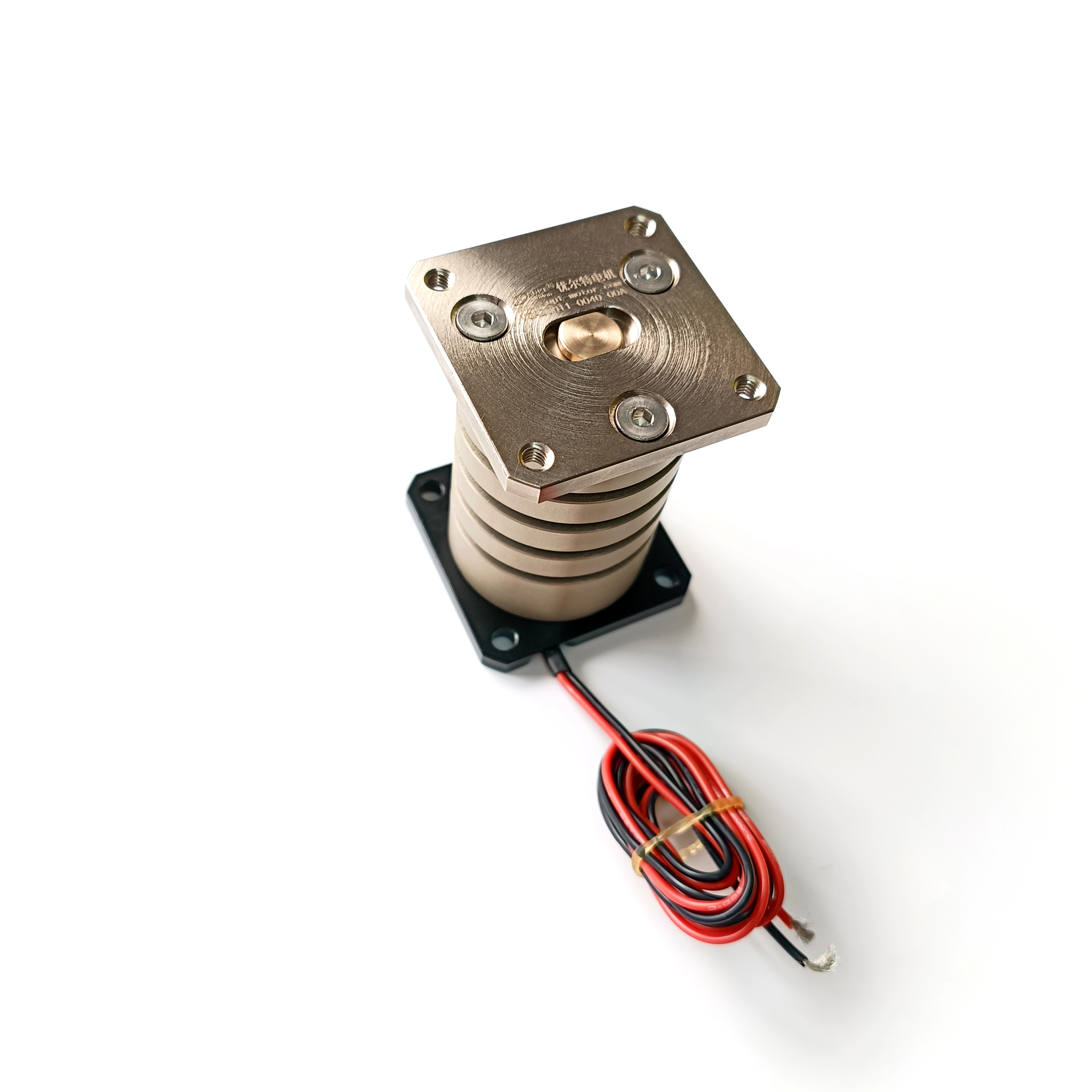

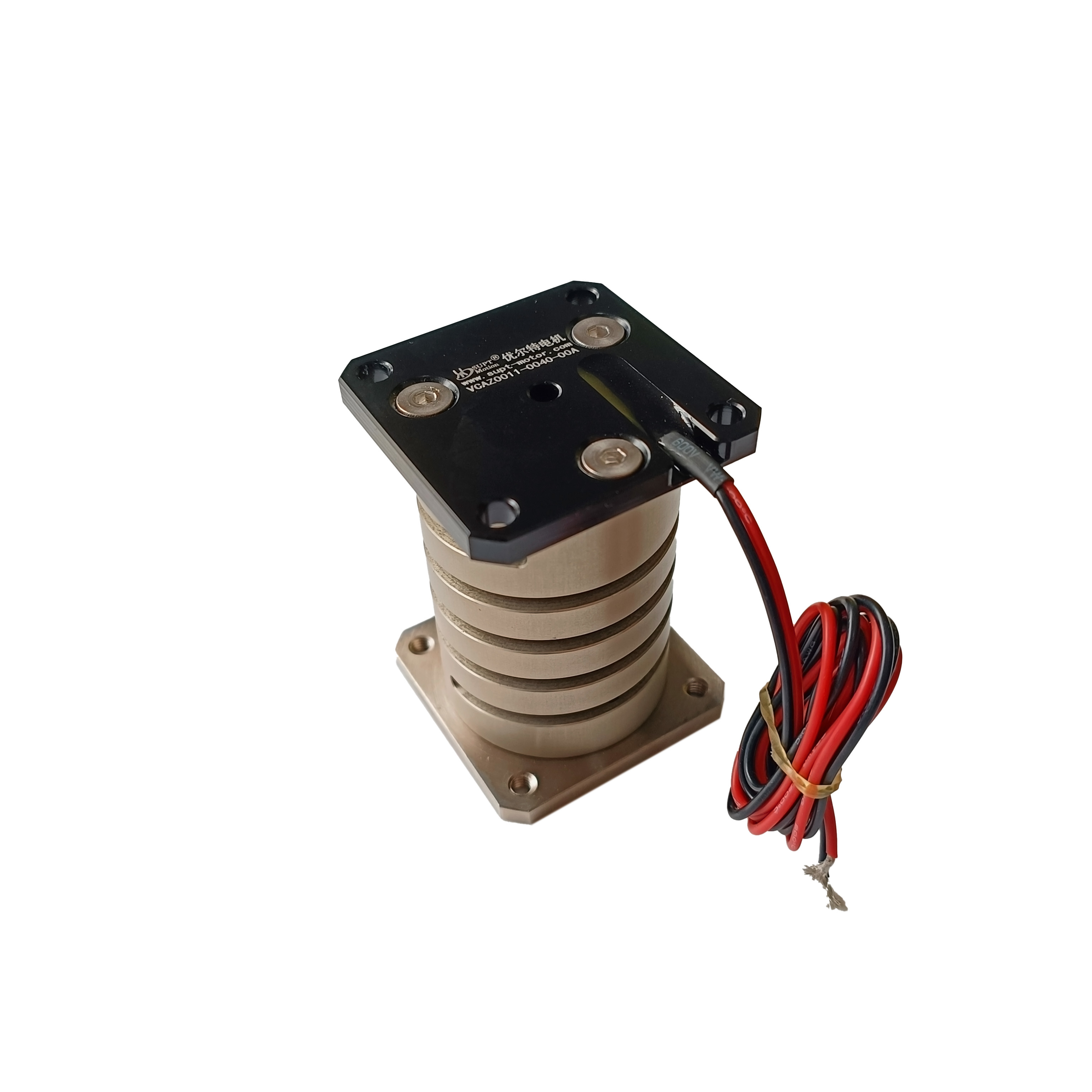

De SUPT MOTION Flexibele Vibratie Voice Coil Motor (VCAZ-serie) is de kernkrachteenheid die speciaal is ontworpen voor flexibele vibratievoeders.
Vervaardigd in grote hoeveelheden met behulp van hoogwaardige, stabiele materialen, ondergaan de veren en motoren 100% meting en testen om productstabiliteit en consistentie te garanderen.
Door middel van hoogfrequente lineaire beweging in beide verticale richtingen drijft de voice coil motor werkstukken aan om in meerdere richtingen binnen de feederbak te bewegen, wat zorgt voor soepele materiaaltransport en oriëntatie.
Vergeleken met traditionele elektromagnetische vibratievoeders biedt de voice coil motor aandrijfoplossing de volgende voordelen: programmeerbare aanpassing van frequentie en amplitude, waardoor aanpassing aan verschillende materialen mogelijk is zonder mechanische componenten te vervangen; milliseconde-niveau start-stop respons, waardoor nauwkeurige controle van individuele onderdelen mogelijk is; en soepele beweging zonder mechanische impact, waardoor het zachter is voor kwetsbare materialen. Flexibele vibratie voice coil motoren worden veel gebruikt in geautomatiseerde assemblagelijnen in sectoren zoals elektronische componenten, precisiehardware en medische verbruiksartikelen.
Productvoordelen
Programmeerbare parameters: Frequentie, amplitude en golfvorm zijn in realtime instelbaar
Snelle respons: Milliseconde-niveau start/stop voor nauwkeurige materiaalcontrole
Soepele beweging: Schokvrije werking beschermt kwetsbare componenten
Voeding in meerdere richtingen: Maakt omnidirectioneel transport mogelijk in combinatie met meerassige systemen
100% Volledige inspectie: 100% testen van veren en motoren
Vibratiekom voice coil motoren, flexibele vibratievoeders, materiaaltransportmotoren, hoogfrequente vibratieactuatoren, flexibele vibratiekomaandrijvingen
Specificaties
| Parameter | Typische waarde |
| Stuwkrachtbereik | Op maat |
| Slagbereik | Op maat |
| Bedrijfsspanning | 14.8V DC |
| Responsfrequentie | Instelbaar |
| Amplitude-aanpassing | Programmagestuurd |
| Levensduur | ≥100 miljoen cycli |
| Modelnummer | VCAZ0010-0020-00A | |||
| Spoelparameters | Tolerantie | Symbool | Waarde | Eenheid |
| DCR | ±10% | R | 9.5 | Ω |
| Piekspanning | standaardwaarde | Vp | 14.8 | V |
| Maximale stroom | standaardwaarde | Ip | 1.6 | A |
| Krachtconstante | ±7.5% | KF | 2.7 | N/A |
| Back EMF constante | standaardwaarde | KD | 2.7 | V/M/Sec |
| Inductie | ±30% | L | 0.37 | mH |
| Actuatorparameters | Symbool | Waarde | Eenheid | |
| Piekvermogen | Fp | 4.2 | N | |
| Continue stilstandskracht | Fc | 2.2 | N | |
| Actuatorconstante | Ka | 0.87 | N//W | |
| Elektrische tijdconstante | Te | 0.04 | milli-sec | |
| Pmax | Pp | 24 | W | |
| Slag | S | 1.5 | mm | |
| Speling aan elke kant van de spoel | CL | 0.8 | mm | |
| Thermische weerstand | Oth | 20 | ℃/W | |
| Maximale toegestane spoeltemperatuur | Tmax | 150 | ℃ | |
| Gewicht van de spoel | WTc | 13 | g | |
| Gewicht van magneetstaal | WTE | 56 | g | |
| Gewicht van actuator | WTa | 69 | g | |
Toepassing
Flexibele vibratievoeding voor elektronische componenten
Oriëntatiesortering van precisie metalen onderdelen
Geautomatiseerde assemblage en voeding van medische verbruiksartikelen
Voeding in meerdere richtingen van onregelmatig gevormde onderdelen
Transportbandsystemen voor kleine batches, veelzijdige materialen
Maatinformatie:
Dit product ondersteunt aanpassing van stuwkracht-, slag- en amplitudeparameters om tegemoet te komen aan verschillende materialen en vereisten voor voedingssnelheid
