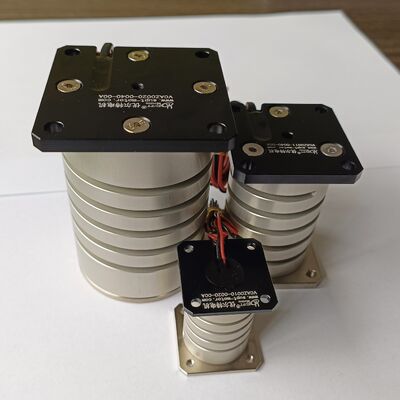

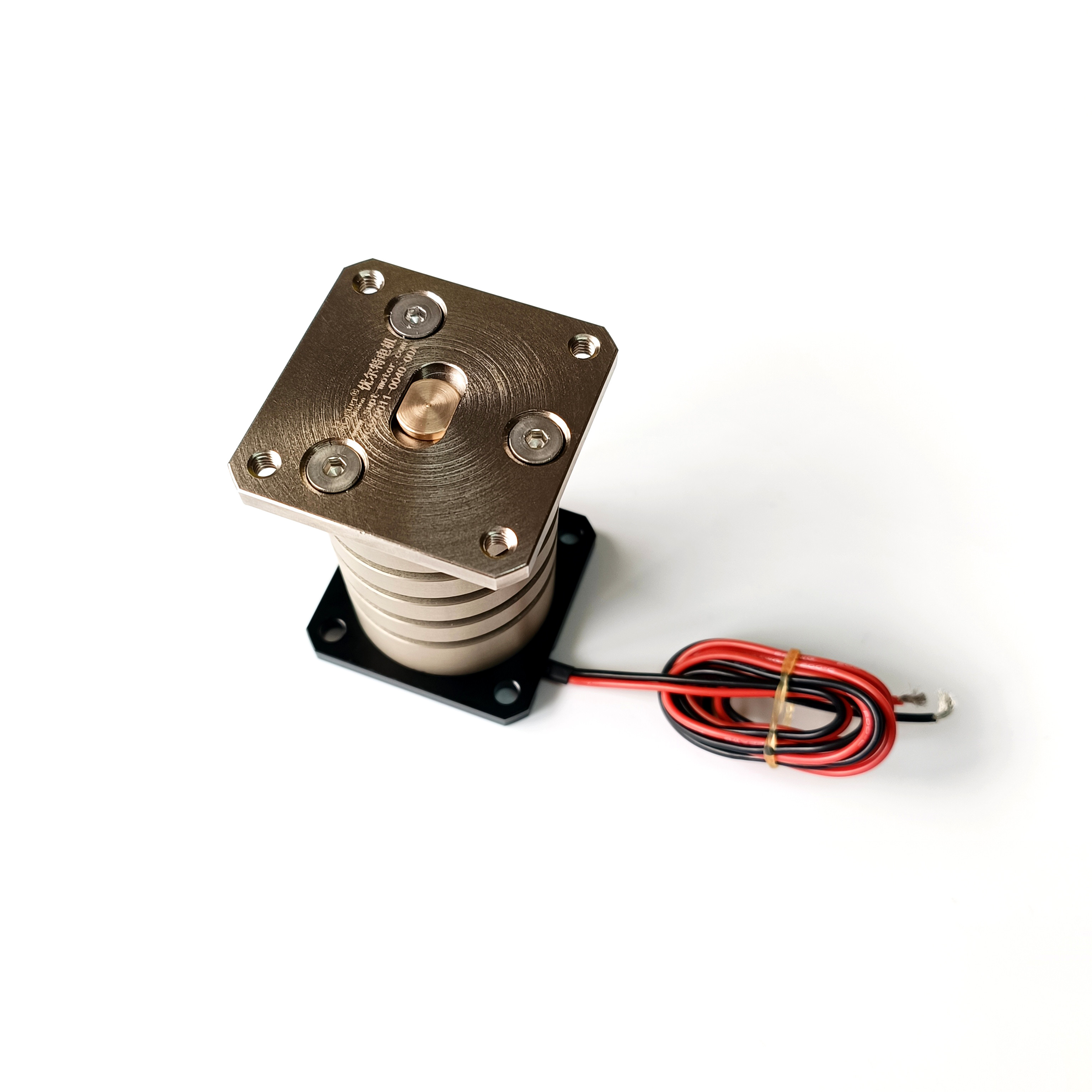

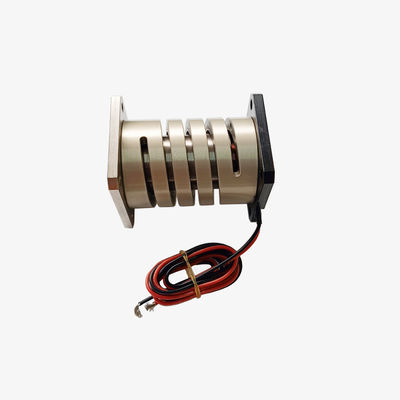

Hoge Snelheid Lineaire Vibratie Voice Coil Motor voor Industriële Automatisering
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001 |
| Modelnummer | VCAZ-reeks |
| Min. bestelaantal | 2 stuks |
| Prijs | $100-$205 |
| Verpakking Details | Aangepaste verpakking enz. |
| Levertijd | 1-5 stuks, 5 dagen. >20 stuks, onderhandeld |
| Betalingscondities | T/T |
| Levering vermogen | Te onderhandelen |
Productdetails
| Motortype | Trillingsmotoren | Piekkracht | 11N |
|---|---|---|---|
| ModelSpecifications | VCZA0011-0040-00A | Startstroom | 2A |
| Nominale spanning | 15V | Vermogen @ Fp | 30W |
| Hartinfarct | 4 mm | Gewicht van de actuator | 86g |
| Snelheid | Hoog | Continue kracht | 4,6N |
| Type | Micro-motor | Bescherm functie | Volledig ingesloten |
Productomschrijving
Productbeschrijving:
SUPTMOTION VCAZ Serie Hogesnelheid Lineaire Vibrerende Voice Coil Motoren zijn speciaal ontworpen voor industriële automatiseringsapparatuur die snelle respons en precieze positionering vereisen. In automatiseringssystemen met hoge snelheid moeten bewegingsactuatoren zowel hoge acceleratie als uitzonderlijke bewegingsstabiliteit leveren om de productie-efficiëntie te handhaven.
De VCAZ-serie lineaire vibrerende voice coil motor is ontworpen om soepele beweging, nul speling en zeer nauwkeurige positioneringsprestaties te leveren. Met zijn hoogfrequente responskenmerken reageert deze actuator snel op bewegingscommando's, wat extreem snelle acceleratie en deceleratie mogelijk maakt. Hierdoor kunnen automatiseringssystemen snelle positionering en repetitieve bewegingscycli uitvoeren met behoud van precieze controle.
Het compacte ontwerp van lineaire vibrerende voice coil motoren maakt ze geschikt voor integratie in robotsystemen, bewegingsplatforms en geautomatiseerde productieapparatuur. Hun lichtgewicht structuur minimaliseert de systeemtraagheid met behoud van robuuste stuwkrachtcapaciteiten.
Vibrerende voice coil motoren maken gebruik van een wrijvingsloos elektromagnetisch aandrijfsysteem, wat zorgt voor een langere levensduur en hoge betrouwbaarheid. De afwezigheid van mechanische contactcomponenten vermindert slijtage en onderhoudseisen aanzienlijk.
Met zijn hoge snelheid, precieze bewegingscontrole, compacte ontwerp en lange levensduur is de lineaire vibrerende voice coil motor de ideale bewegingsoplossing geworden voor moderne industriële automatiseringssystemen.
Kenmerken:
Type: Vibratiemotor, Flexibele Vibratie Schijf Voice Coil Motor, Vibratie Voice Coil Motor, Lineaire Vibratie Voice Coil Motor
1.Hoge snelheid bewegingscontrole
2.Directe aandrijving lineaire motor ontwerp
3.Soepele wrijvingsloze beweging
4.Compacte actuator structuur
5.Lange levensduur
Productparameters:
Slag: 4 mm
Continue Kracht: 4,6 N
Piek Kracht: 11 N
Max Snelheid: 2 m/s
Herhaalbaarheid: ±0,5 μm
| Modelnummer | VCAZ0010-0020-00A | |||
| Spoelparameters | Tolerantie | Symbool | Waarde | Eenheid |
| DCR | ±10% | R | 9,5 | Ω |
| Piekspanning | standaardwaarde | Vp | 14,8 | V |
| Maximale stroom | standaardwaarde | Ip | 1,6 | A |
| Krachtconstante | ±7,5% | KF | 2,7 | N/A |
| Back EMF constante | standaardwaarde | KD | 2,7 | V/M/Sec |
| Inductie | ±30% | L | 0,37 | mH |
| Actuatorparameters | Symbool | Waarde | Eenheid | |
| Piek kracht | Fp | 10,2 | N | |
| Continue stilstandskracht | Fc | 2,2 | N | |
| Actuatorconstante | Ka | 0,87 | N//W | |
| Elektrische tijdconstante | Te | 0,04 | milliseconde | |
| Pmax | Pp | 24 | W | |
| Slag | S | 1,5 | mm | |
| Speling aan elke kant van de spoel | CL | 0,8 | mm | |
| Thermische weerstand | Oth | 20 | °C/W | |
| Maximaal toegestane spoeltemperatuur | Tmax | 150 | °C | |
| Gewicht van de spoel | WTc | 13 | g | |
| Gewicht van magneetstaal | WTE | 56 | g | |
| Gewicht van de actuator | WTa | 69 | g | |
Toepassingen:
1.Industriële automatiseringssystemen
2.Robotica bewegingsmodules
3.Hogesnelheid positioneertafels
4.Geautomatiseerde productielijnen
| De belangrijkste toepassing van een voice coil motor: | ||||||||||||
| 1.Halfgeleiderindustrie: Bedrading, snijden, boren, transportsystemen, lassen, robotica. | ||||||||||||
| 2.Klepbediening in het veld: Meterkleppen, druktestsystemen, pneumatische klepchemie | ||||||||||||
| injectiesysteem. | ||||||||||||
| 3.Micro Machine-industrie: Toevoersystemen, microboren, precisie stampen. | ||||||||||||
| 4.Vibratiesysteem: Schudtafel, vibratieplatform. | ||||||||||||
| 5.Medisch veld: Micro-injectiesysteem, ademhalingsapparatuur, testapparatuur. | ||||||||||||
| 6.Luchtvaarttechnologie: Vluchtbesturingssysteem, piloot feedbacksysteem. | ||||||||||||
| 7.Commercieel gebruik: Computerkoelingspomp, miniatuur camera autofocus systeem. | ||||||||||||
| 8.Automatisering industrie: Laserapparatuur, dispenser, testapparatuur, textielmachines. |
