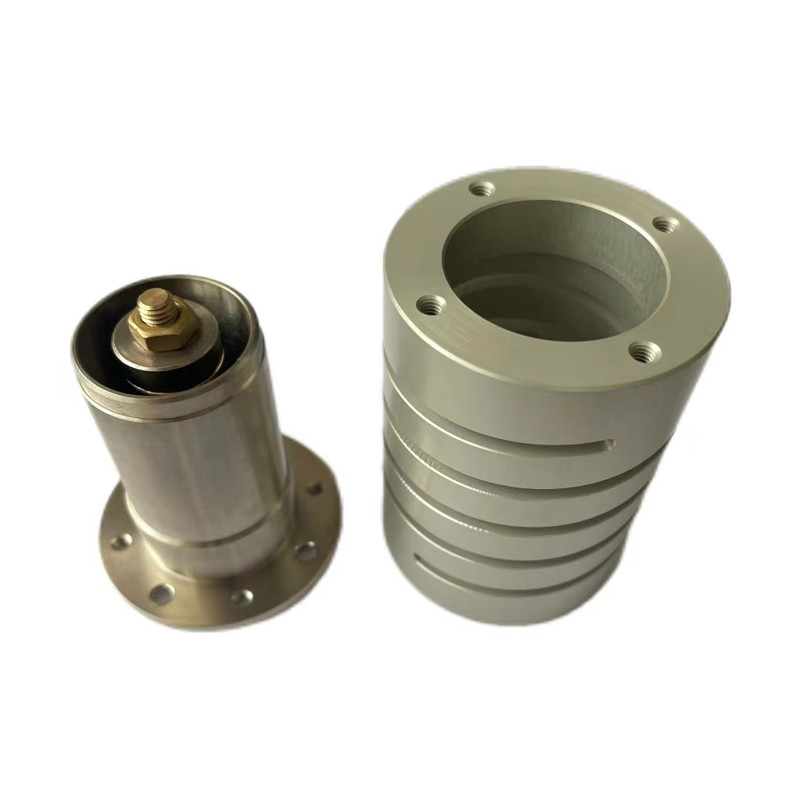

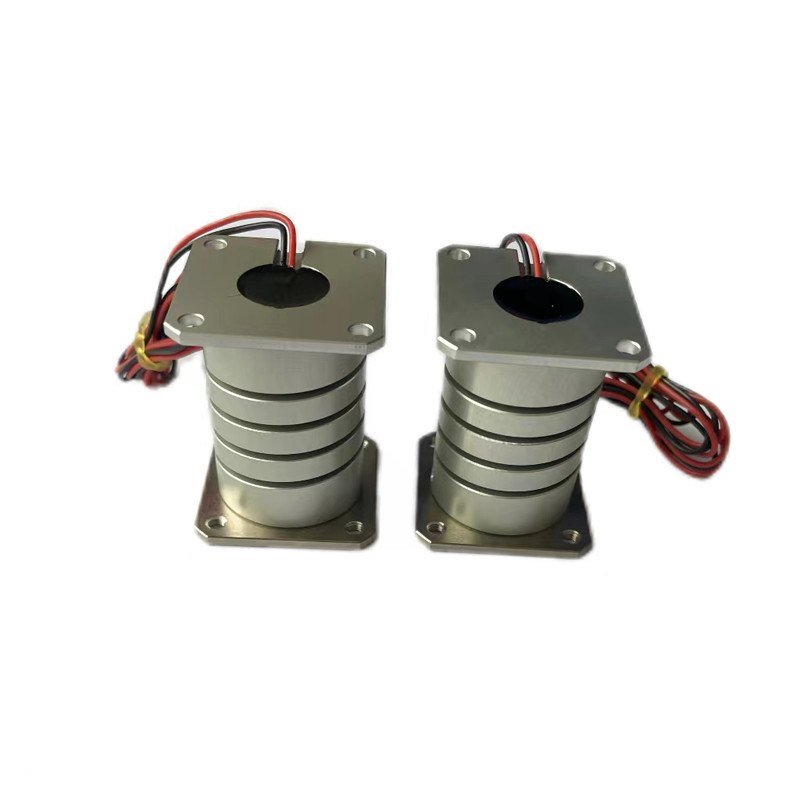

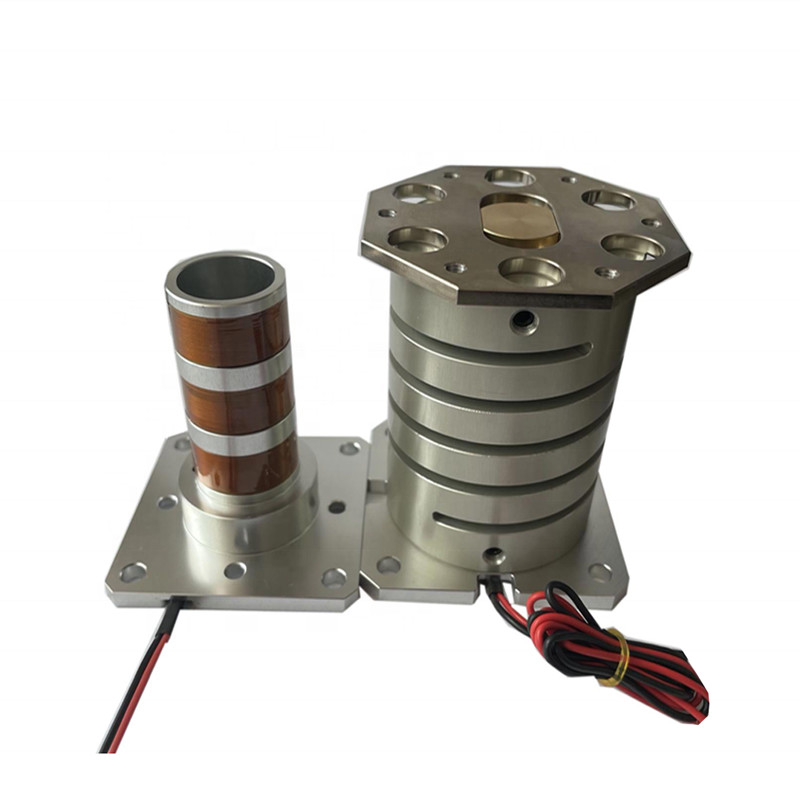

High Speed Micro Positioning Voice Coil Motor voor precisie-inspectieapparatuur
Productdetails
| Motortype | Trillingsmotoren | Piekkracht | 20.5N |
|---|---|---|---|
| ModelSpecifications | VCZA0020-0040-00A | Certificeringen | ISO9001-2000 |
| Startstroom | 2,6A | Nominale spanning | 25.9V |
| Vermogen @ Fp | 56,3 W | Hartinfarct | 3 mm |
| Gewicht van de actuator | 110g | Snelheid | Hoog |
| Continue kracht | 8.9N | Type | Micro-motor |
Productomschrijving
Productbeschrijving:
Het flexibele voedingsmechanisme van de spreekspoelmotor lost het voedingsprobleem op dat niet kan
Deze motor is gemaakt van materialen met een hoge sterkte en goede stabiliteit. Korte reactietijd, hoge vibratiefrequentie, goede consistentie en stabiliteit. Met speciale aandrijfcontrole technologie kunnen onderdelen vooruit en achteruit bewegen, omkeren, verspreiden en convergeren.
Het voedingsmechanisme is geïntegreerd met verstelbare achtergrondverlichting, die vibratievoeding, automatische besturing door visueel systeem en automatische besturing door machine-oppik-systeem kan voltooien.
De SUPTMOTION VCAZ Serie Micro Positionering Spreekspoelmotor is ontworpen voor precisie-inspectiesystemen die extreem nauwkeurige en stabiele bewegingscontrole vereisen. Veel inspectietoepassingen zoals optische metrologie, halfgeleidermeting en precisie-oppervlakte-inspectie vereisen bewegingssystemen die in staat zijn om positioneringsnauwkeurigheid op micronniveau te bereiken.
De VCAZ Serie lineaire spreekspoelmotor biedt een geavanceerde directe aandrijfoplossing die traditionele mechanische transmissiecomponenten elimineert. Door elektromagnetische kracht te gebruiken om lineaire beweging te genereren, levert de actuator soepele beweging zonder speling en minimale wrijving. Dit verbetert de positioneringsnauwkeurigheid en bewegingsstabiliteit aanzienlijk in vergelijking met conventionele lineaire actuatoren.
Vanwege zijn hoge precisie, hoge betrouwbaarheid en lange levensduur wordt de VCAZ Serie spreekspoelmotor veel gebruikt in precisie-inspectieapparatuur, optische meetinstrumenten en geavanceerde metrologiesystemen.
Kenmerken:
-
Ultra-precieze micro-positionering
-
Hoge dynamische respons
-
Compact actuatorontwerp
-
Soepele wrijvingsloze beweging
-
Lange levensduur
Productparameters:
| Modelnummer | VCAZ0020-0040-00A | |
| Winding constante | WAARDE | EENHEID |
| DC weerstand | 10.2 | Ω |
| Spanning @ Fp | 25.9 | V |
| Stroom @ Fp | 2.6 | A |
| Inductie | 1.3 | mH |
| Piek kracht | 20.5 | N |
| Continue kracht | 8.9 | N |
| Actuator constante | 2.55 | Ka |
| Vermogen @ Fp | 65.3 | W |
| Totale slag | 3 | mm |
| Max winding temp | 150 | ºC |
| Actuator gewicht | 110 | g |
| Modelnummer | VCAZ0010-0020-00A |
| Winding constante | WAARDE |
| DC weerstand | 9.5 |
| Spanning @ Fp | 14.8 |
| Stroom @ Fp | 1.6 |
| Inductie | 0.37 |
| Piek kracht | 4.2 |
| Con kracht | 2.2 |
| Actuator constante | 0.87 |
| Vermogen @ Fp | 24 |
| Totale slag | 1.5 |
| Max winding temp | 150 |
| Actuator gewicht | 69 |
Toepassingen:
1.Precisie-inspectiesystemen
2.Optische metrologieapparatuur
3.Oppervlakte-inspectiemachines
4.Halfgeleidermeting systemen
| De belangrijkste toepassing van een spreekspoelmotor: | ||||||||||||
| 1.Halfgeleiderindustrie: Bedrading, snijden, boren, transportsystemen, lassen, robotica. | ||||||||||||
| 2.Klepbediening in het veld: Type doseerkleppen, druktestsystemen, pneumatische klepchemie | ||||||||||||
| injectiesysteem. | ||||||||||||
| 3.Micro Machine industrie: Voedingssystemen, micro-boren, precisie-stempelen. | ||||||||||||
| 4.Vibratiesysteem: Schudtafel, vibratieplatform. | ||||||||||||
| 5.Medisch veld: Micro-injectiesysteem, ademhalingsapparatuur, testapparatuur. | ||||||||||||
| 6.Luchtvaarttechnologie: Vliegcontrolesysteem, piloot feedbacksysteem. | ||||||||||||
| 7.Commercieel gebruik veld: Computerkoelingspomp miniatuur camera autofocus systeem. | ||||||||||||
| 8.Automatisering industrie: Laserapparatuur, dispenser, testapparatuur, textielmachines. |
