High Speed High Precision Vibration Motors voor halfgeleiderapparatuur
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001-2000 |
| Modelnummer | VCAZ-reeks |
| Min. bestelaantal | 3 stks |
| Prijs | $124 |
| Verpakking Details | Aangepaste verpakking enz. |
| Levertijd | 1-5 stuks, 5 dagen. >20 stuks, onderhandeld |
| Betalingscondities | T/T |
| Levering vermogen | Te onderhandelen |
Productdetails
| Motortype | Trillingsmotoren | Piekkracht | 10N |
|---|---|---|---|
| ModelSpecifications | VCZA0010-0020-00A | Certificeringen | ISO9001 |
| Startstroom | 1.6mA | Nominale spanning | 14,8V |
| Trillingsamplitude | 0,5 mm | Positioneringsnauwkeurigheid | ± 1 μm |
| Hartinfarct | 5-50 mm | Maximale snelheid | 2m/s |
Productomschrijving
Productomschrijving:

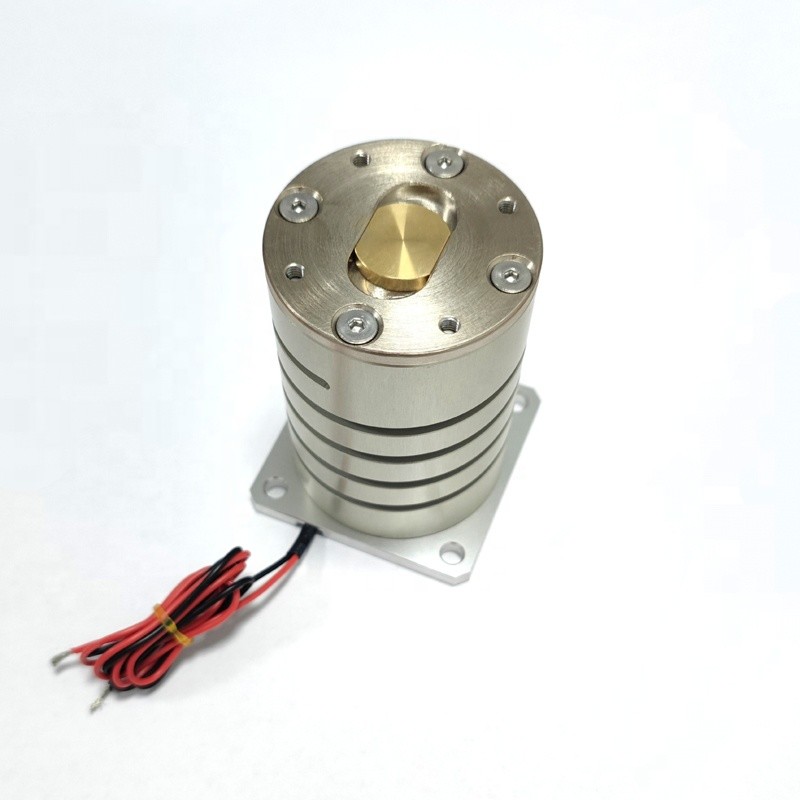

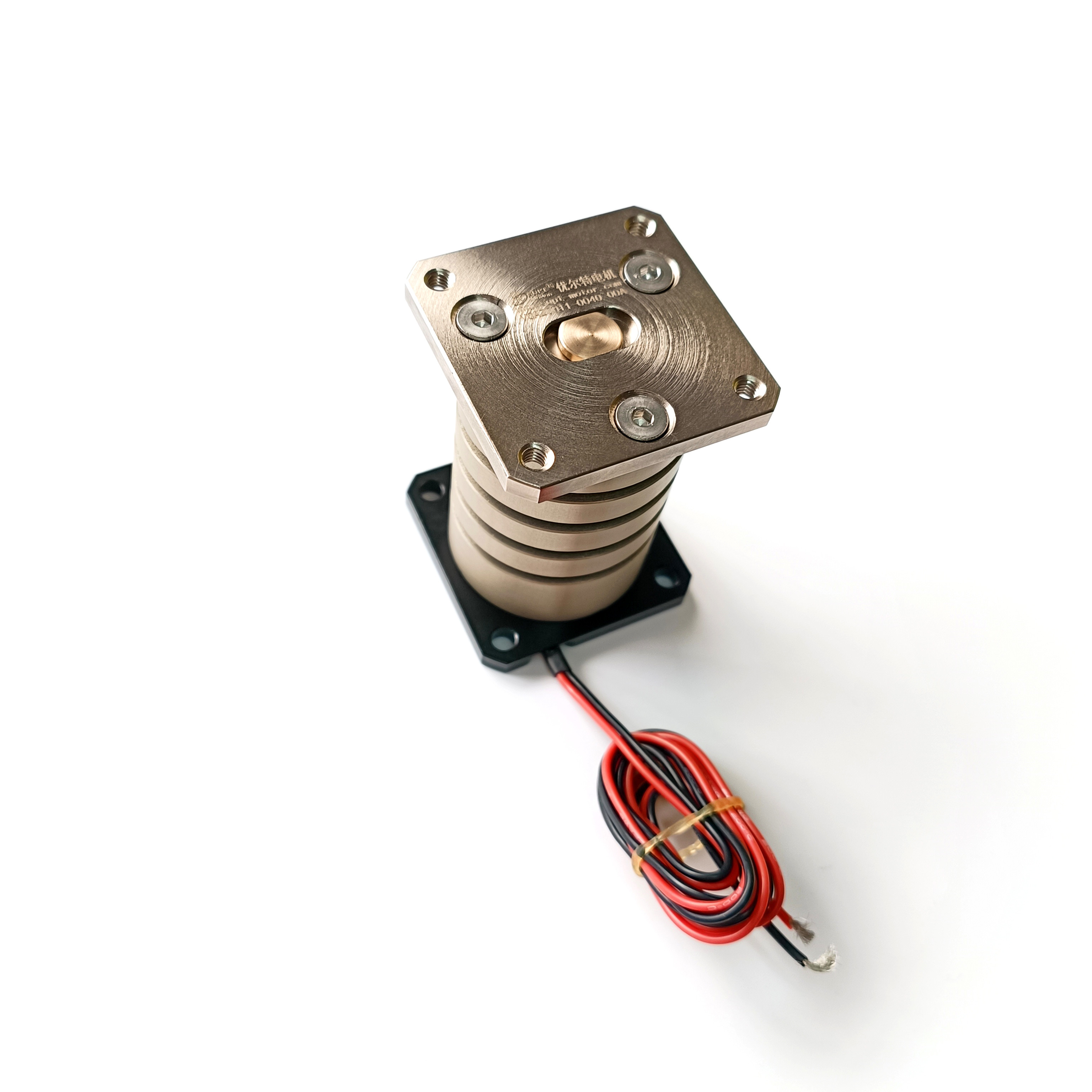

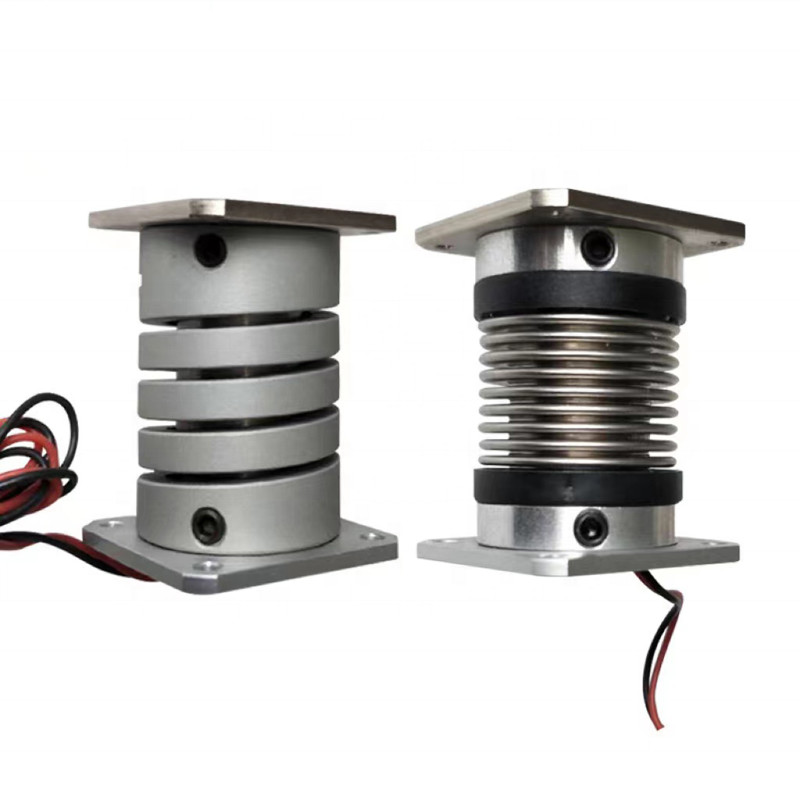

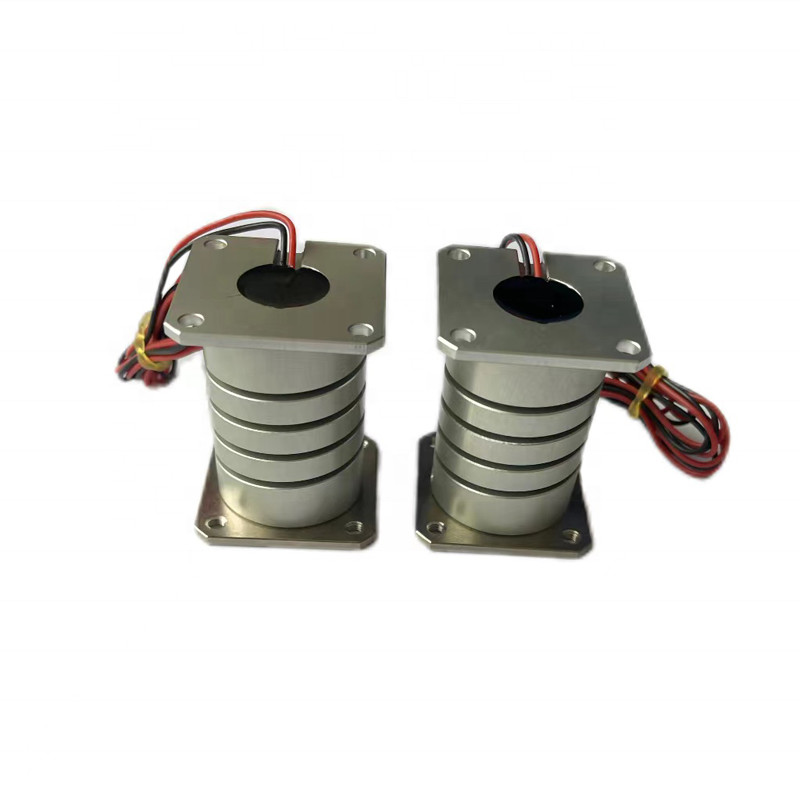

De SUPTMOTION VCAZ Serie Voice Coil Actuator is een hoogwaardige axiale lineaire motor ontworpen voor toepassingen die hoge precisie, snelle respons en compacte integratie vereisen. Gebaseerd op geavanceerde elektromagnetische aandrijftechnologie, levert de VCAZ Serie directe lineaire beweging zonder mechanische transmissiecomponenten, wat zorgt voor uitzonderlijke positioneringsnauwkeurigheid en soepele dynamische prestaties.
Met zijn hoge frequentierespons, hoge snelheid, kleine formaat en lange levensduur is de VCAZ Serie actuator ideaal voor precisie automatiseringssystemen, laserverwerkingsapparatuur, halfgeleiderproductie, optische uitlijning en snelle inspectieplatforms.
De SUPTMOTION VCAZ Serie High Precision Voice Coil Actuator is ontworpen voor geavanceerde halfgeleiderapparatuur die ultra-precieze positionering en snelle dynamische respons vereist. Met een directe axiale elektromagnetische structuur levert deze actuator soepele beweging, hoge nauwkeurigheid en nul speling.
Met hoge frequentierespons, compact formaat en lange levensduur is de VCAZ Serie ideaal voor waferpositioneringssystemen, halfgeleiderinspectieplatforms en micro-bewegingsstages.
Kenmerken:
Ultra-hoge positioneringsnauwkeurigheid
Hoge dynamische respons voor precisiebeweging
Compact en lichtgewicht ontwerp
Nul speling direct-drive systeem
Lange levensduur met minimaal onderhoud
Soepele en stabiele bewegingscontrole
Geschikt voor cleanroomomgevingen
Productparameters:
| Modelnummer | VCAZ0010-0020-00A | |||
| Spoelparameters | Tolerantie | Symbool | Waarde | Eenheid |
| DCR | ±10% | R | 9.5 | Ω |
| Piekspanning | standaardwaarde | Vp | 14.8 | V |
| Maximale stroom | standaardwaarde | Ip | 1.6 | A |
| Krachtconstante | ±7.5% | KF | 2.7 | N/A |
| Back EMF constante | standaardwaarde | KD | 2.7 | V/M/Sec |
| Inductantie | ±30% | L | 0.37 | mH |
| Actuatorparameters | Symbool | Waarde | Eenheid | |
| Piekvermogen | Fp | 4.2 | N | |
| Continue stilstandskracht | Fc | 2.2 | N | |
| Actuatorconstante | Ka | 0.87 | N//W | |
| Elektrische tijdconstante | Te | 0.04 | milli-sec | |
| Pmax | Pp | 24 | W | |
| Slag | S | 1.5 | mm | |
| Speling aan elke kant van de spoel | CL | 0.8 | mm | |
| Thermische weerstand | Oth | 20 | ℃/W | |
| Maximaal toegestane spoeltemperatuur | Tmax | 150 | ℃ | |
| Gewicht van de spoel | WTc | 13 | g | |
| Gewicht van magneetstaal | WTE | 56 | g | |
| Gewicht van de actuator | WTa | 69 | g | |
Toepassingen:
De SUPTMOTION VCAZ Serie Voice Coil Actuator wordt veel gebruikt in hoog-precieze en snelle automatiseringssystemen, waaronder:
Laserverwerkingsapparatuur
Laser snijkop Z-as besturing
Laser focussystemen
Laser markeer- en graveerapparatuur
Halfgeleiderproductie
Wafer positioneringssystemen
Precisie uitlijningsapparatuur
Chip inspectie- en handelingssystemen
Optische en fotonische systemen
