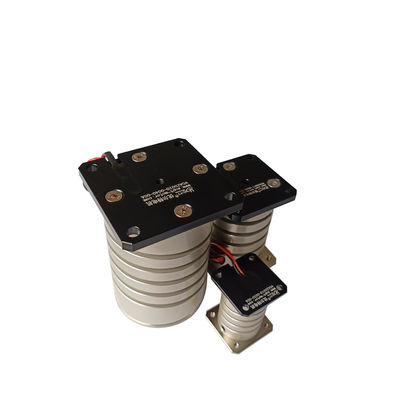

Geavanceerde trillingsmotoren stem spoel actuator voor soepele beweging in robotsystemen
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | CE, ISO9001 |
| Modelnummer | VCAZ0010-0020-00A |
| Min. bestelaantal | 1 stuks |
| Prijs | $149 |
| Verpakking Details | Verpakking op maat enz. |
| Levertijd | 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | Onderhandeld |
Productdetails
| Garantie | 3 maanden-1 jaar | Type | Micro-motor |
|---|---|---|---|
| Nominaal vermogen | 39 | Piekspanning | 14.8 |
| Sollicitatie | UAV, robot, Medische ventilator | Aantal polen | 10 |
| Piekkracht ((N) | 10.2 | Maximale afstand ((mm) | 2 |
| motor met stemspiraal ((V) | 25.6 | Continu kracht ((N) | 4.72 |
| Achteremf constante (kb) | 6.7 | Gewicht van de actuator ((g) | 68 |
| Markeren | Stem spoel actuator Trillingsmotoren,Robotsystemen Trillingsmotoren,Vibratiemotoren met gladde beweging |
||
Productomschrijving
Productbeschrijving:
Flexible vibrating disc voice coil motoren zijn vervaardigd van hoogwaardige, zeer stabiele materialen.uitstekende consistentieDankzij de gespecialiseerde aandrijftechnologie kunnen ze wisselende beweging, omdraaien, verspreiding en samenvoeging van onderdelen bereiken.
Het voedingsmechanisme is voorzien van een verstelbare achtergrondverlichtingsfunctie die automatische controle mogelijk maakt van trillingsvoeding, visie-systemen en robotsystemen voor sorteren.
Flexible trillende stemspiraalmotoren zorgen voor een zeer nauwkeurige lineaire bewegingscontrole.Hun lineaire stuwkracht en lage wrijving maken ze essentieel voor toepassingen die een zeer nauwkeurige positionering vereisenIn robotsystemen voor het plukken kunnen trillende stemspiraalmotoren worden gebruikt om de positie van de robotarm nauwkeurig te verplaatsen en aan te passen om een nauwkeurige greep op voorwerpen te garanderen.
Flexible trillingsstemspoelmotoren worden gekenmerkt door snelle responstijden en snelle versnelling en vertraging.Dit is van cruciaal belang voor robotsystemen die een hoge frequentie nodig hebben om voorwerpen te grijpen en te plaatsen., en het verbetert de efficiëntie van het systeem aanzienlijk.
Flexible trillingsschijven kunnen de trillingsfrequentie en -amplitude flexibel aanpassen aan voorwerpen van verschillende grootte en vorm.flexibele trillende schijven kunnen helpen voorwerpen van verschillende vormen en maten op een ordelijke manier te ordenen voor grip door manipulatoren.
Productparameters:
| Parameters van de spoel | Tolerantie | Symbool | Waarde | Eenheid |
| DCR | ± 10% | R | 9.5 | Ω |
| Spitsspanning | standaardwaarde | Vp | 14.8 | V |
| Maximale stroom | standaardwaarde | IP | 1.6 | Een |
| Krachtconstante | ± 7,5% | KF | 2.7 | N/A |
| Terug EMF constante | standaardwaarde | KD | 2.7 | V/M/Sec |
| Inductievermogen | ± 30% | L | 0.37 | mH |
| Parameters van de actuator | Symbool | Waarde | Eenheid | |
| Piekkracht | Fp | 4.2 | N | |
| Continu stallingskracht | Fc | 2.2 | N | |
| Standaard van de aandrijver | Ka | 0.87 | N/W | |
| Elektrische tijdconstante | De | 0.04 | milliseconde | |
| Pmax | Pp | 24 | W | |
| Een beroerte | S | 1.5 | mm | |
| Afstand van elke zijde van de spoel | CL | 0.8 | mm | |
| Thermische weerstand | Andere | 20 | °C/W | |
| Toegestane maximale temperatuur | Tmax | 150 | °C | |
| Gewicht van de spoel | WTc | 13 | g | |
| Gewicht van magneetstaal | WTE | 56 | g | |
| Gewicht van actuator | Wta | 69 | g | |
Vervaardiging:
Het flexibele voedingsmechanisme van de stemspiraalmotor lost het voedingsprobleem op dat niet kan worden opgelost door de traditionele trillende schijf.
Het gebruik van flexibele trillende schijven en stemspiraalmotoren in robotopnamesystemen kan de nauwkeurigheid, snelheid,de stabiliteit en flexibiliteit van het systeem om aan verschillende complexe industriële behoeften te voldoen.
| De belangrijkste toepassingen van een stemspiraalmotor: | ||||||
| 1.Semi-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica. | ||||||
| 2.Bediening van kleppen op het terrein:Type meetkleppen, drukproefsystemen, pneumatische kleppen chemie-inspuitingssysteem. | ||||||
| 3.Micro-machine-industrie: voersystemen, microbooringen, precisie stempelen. | ||||||
| 4.Vibratiesysteem: schudtafel, trillingsplatform. | ||||||
| 5.Medisch gebied: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur | ||||||
| 6.Luchtvaarttechnologie:Vluchtbesturingssysteem, terugkoppelingssysteem van de piloot. | ||||||
| 7.Commercieel toepassingsgebied: Computersysteem voor de automatische scherpstelling van miniatuurcamera's met koelpomp. | ||||||
| 8Automatiseringsindustrie: Laserapparatuur, spuitmachines, testapparatuur, textielmachines. |
