Indekseringsmodus Servomotorcontroller PLC aangedreven Accelnet Servomotor Driver
| Plaats van herkomst | Verenigde Staten |
|---|---|
| Merknaam | Copley |
| Certificering | ce,ISO9001,CCC |
| Modelnummer | ACJ055-18 |
| Min. bestelaantal | ≥1 |
| Prijs | $560.00/pieces |
| Verpakking Details | karton verpakkende aandrijving |
| Levertijd | 1-5 producten 5-7 dagen verzending, monsters 3-5 dagen, bulk te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | Onderhandelbaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Piekstroom | 18 | Piektijd | 1 |
|---|---|---|---|
| Piekoutputmacht | 970 | Outputweerstand | 0,075 |
| Besturingsmodus | Positie/Snelheid/Torsie | Vochtigheid | 0-95%RH |
| Inlaatspanning | 24v | Uitgangsstroom | 0-4A |
| Uitgangsspanning | 0-24V | Positie bereik | 0-360° |
| Beveiligingsniveau | IP67 | Impulsfrequentie | 0-200 KHz |
| De waaier van de impulsbreedte | 0,5-2,5 msec | Grootte | 170*120*50mm |
| Snelheidswaaier | 0-100rpm | Type | servomotorcontrolemechanisme |
| Gewicht | licht | Werktemperatuur | -20-85°C |
| Markeren | Servomotorregelaar voor indexmodus,Servomotorregelaar PLC aangedreven,PLC-aangedreven Accelnet servomotor |
||
Productomschrijving
Indexeringsmodus PLC aangedreven Accelnet servomotor voor gedistribueerd besturingsnetwerk
Beschrijving
COPLEY DRIVE
De schijf biedt een rijke absolute waarde encoder interface die Endat, Biss, SSI en Absolute A protocollen zoals ondersteunt.Geef de CMO of CML broncode die direct kan worden opgeroepen kan worden ontwikkeld onder Windows en ROSTHet kan de rechtstreeks gerelateerde bewegingsfunctie oproepen, die de motor bedient volgens de opgegeven snelheids- en tijdscurve.

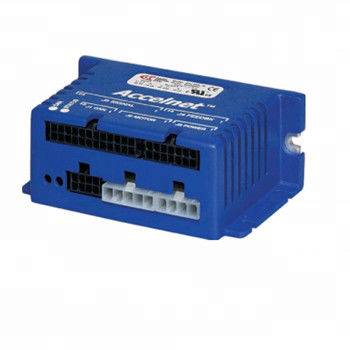

Accelnet Micro Panel is een compacte, DC aangedreven servo aandrijving
voor positie-, snelheids- en koppelregeling van wisselstroomborstelloze en
DC borstelmotoren.
netwerk, als een zelfstandige indexingsaandrijving, of met een externe
Er zijn twee versies beschikbaar om digitale
quadrature of analoge sin/cos-encoders.
De indexeringsmodus maakt een vereenvoudigde bediening mogelijk met PLC's die
gebruik uitslagen om indexen en ingangen te selecteren en te starten om te lezen
Daarnaast kan de PLC ASCII-gegevens sturen.
die bewegingsprofielen kunnen veranderen zodat één index kan uitvoeren
De machine moet de verschillende bewegingen aanbrengen naarmate de machinevereisten veranderen.
de mogelijkheid om meerdere Accelnet-stations te bedienen
van PLC's die dit communicatieprotocol gebruiken.
De CANopen gedistribueerde besturingsarchitectuur wordt ook ondersteund.
Als een CAN-knooppunt dat werkt onder het CANopen-protocol, is het
ondersteunt profielpositie, profiel snelheid, profiel koppel,
Geïnterpoleerde positie, en Homing. Tot 127 schijven kan
werken op een enkele CAN-bus en groepen aandrijvingen kunnen worden gekoppeld
via de CAN zodat ze samen bewegingsprofielen uitvoeren.
Bewerking met externe bewegingscontroles mogelijk
in koppel (stroom), snelheid en positie.
de commando-signalen kunnen ±10V zijn (koppel, snelheid, positie),
PWM/Polariteit (koppel, snelheid) of stapperformaat (CU/CD of
Stap/richting).
| Modellen | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| Uitgangsvermogen | |||||||||
| Piekstroom | 9(636) | 18 ((12.73) | 3(212) | 9(636) | 12(8.5) | Adc ((Arms, sinusvormig, ± 5% | |||
| piektijd | 1 | 1 | 1 | 1 | 1 | Sec. | |||
| continue stroom | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Arms,sinuscidaal), ± 5% | |||
| Peak-uitgangsvermogen | 490 | 970 | 270 | 800 | 1600 | w | |||
| continu" " | 163 | 323 | 89 | 267 | 533 | w | |||
| Uitgangsweerstand | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Maximaal uitgangsvolume | vout ∆HV0,97*Rou*tlout | ||||||||
| Inlaatvermogen | |||||||||
| Van uur tot uur. | 20 tot 55 | 20 tot 55 | 20 tot 90 | 20 tot 90 | 20 tot 90 | +vdc, trans-info mer-iolaed | |||
| De piek. | 9 | 18 | 3 | 9 | 12 | Adc ((1 sec) piek | |||
| Icont | 3 | 6 | 1 | 3 | 6 | Adc-continuum | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc maximaal | ||||||||
| PWM-uitvoer | 3-fase MOSFET-omvormer, 15 kHz PWM met middelgewicht, ruimte-vectormodulatie 3o kHz |
||||||||
| Type Pwm-golffrequentie |
|||||||||
| Digitale besturing | |||||||||
Digitale besturingslussen |
Stroom, snelheid, positie. Dual loop positie cortrol met behulp van secundaire encoder input Stroomlus: 15 kHz ((66,7 us) Snelheid, positie lussen: 3 kHz ((333 us) met een vermogen van meer dan 50 W, een PWH met een bepaalde gewicht met ruimtevectormodulatie; stroomlus:2.5 kHz typisch, bandbreedte zal variëren met tuning & load inductance veranderingen in de busspanning hebben geen invloed op de bandbreedte 200 uH lijn-lijn |
||||||||
| Bijbehorende snelheid (tijd) | |||||||||
| verplaatsing | |||||||||
| Modulatie | |||||||||
| Bandbreedten | |||||||||
| HV-compensatie | |||||||||
| Minimale belastingsinductiviteit | |||||||||
| Bevelinvoer | |||||||||
| CANopen | Profielpositie, Interpolatie, Profiel snelheid, Profiel koppel, Homing | ||||||||
| Digitale positie | Stap/richting,CW/CCW stapcommando's (2 MHz maximaal snelheid) | ||||||||
| Quad A/B Encoder | 20 Mcount/sec (na kwadratering),5Mline/sec | ||||||||
| Digitaal koppel en snelheid | PWM, polariteit | PWM 0~100%, polariteit=1/0 | |||||||
| PWM | PWM 50% ± 50%, geen polariteitssignaal vereist | ||||||||
| PWM frequentiebereik | Minimaal 1 kHz, maximaal 100 kHz | ||||||||
| Pw minimale pulsbreedte | 220 ns | ||||||||
| Analoog koppel/snelheid/positon | ±10 vdc,5kΩ direferentiële ingangsimpedantie | ||||||||
| DIGITALE inbreng | |||||||||
| Type nummer | 9, niet-geïsoleerd.[IN1] toegewijd aan Drive Enable functie,[IN2]~[IN9] zijn programmeerbaar 74HC14 Schmitt-aansluiting die werkt vanaf +5 Vdc met RC-filter op ingang 10 kΩ tot +5 Vdc of grond voor alle behalve [IN5] (zie hieronder) Vin-Lo 1,35 Vdc,vin-HI > 3,65 Vdc Alle ingangen hebben een groepsselectieve aansluiting van de ingangs-pull-up/down reslstor tot +5 Vdc,of gound 1 Dedicated input met 330 us RC filter voor aandrijving,0 tot +24 Vdc max 3 Algemene uitgangen met 330 us RC-filter, 0 tot +24 vdc max 1 Invoer met middellange snelheid voor motortemperatuurschakelaar,33 us RC-filtet 40,99 kΩ trek/trek, 0 tot +24 vdc max. 4 High-Speed-invoer-uitvoer met 100 ns RC-filter, van 0 tot +5 Vdc max |
||||||||
| Alle ingangen | |||||||||
| Logisch niveau | |||||||||
| Trek-op, trek-af besturing | |||||||||
| Toegankelijk maken[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| Digitale uitgangen (NOTA 1) | |||||||||
| Numbet-type | 4Niet-geïsoleerd, programmeerbaar MDSFET met stroomverzinking met 1 kΩ trek tot +5 Vdc via diode 300 mAdc max+,30 ve max.Programmeerbare functies Externe fybackdiode vereist bij het aandrijven van inductieve belastingen |
||||||||
| [OUT1~4] | |||||||||
| huidige rating | |||||||||
| huidige rating | |||||||||
